Пошаговая инструкция по монтажу

Для выполнения работ потребуются:

• электролобзик;
• шуруповерт;
• перфоратор;
• линейка и карандаш;
• лазерный уровень.

Цены на лазерные уровни

Лазерный уровень

Необходимо также подготовить шкаф, в который будет установлена вытяжка.

Монтаж вытяжки:

1. По шаблону, который идет в комплекте поставки, отмечаются отверстия для крепежа и центр выходного отверстия под воздуховод.

   Подготовка отверстий

2. Дрелью со сверлом 5 мм сверлятся отверстия под саморезы и под резку отверстия лобзиком. Оно вырезается точно по линии, отмеченной циркулем из намеченного по шаблону центра.

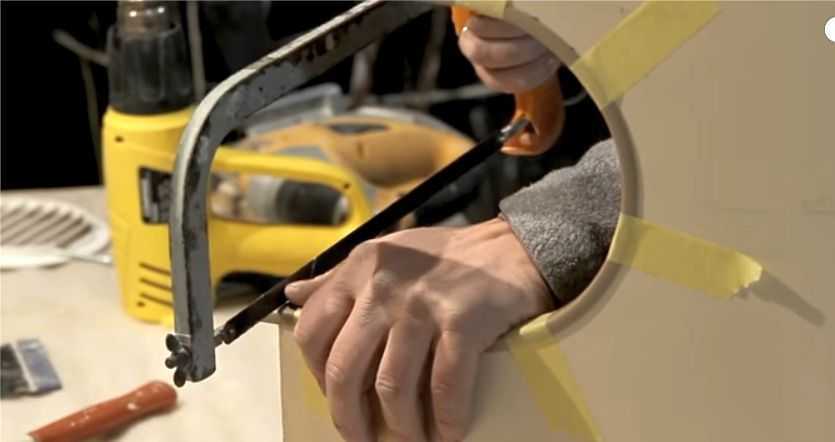

   Выпиливание отверстия под воздуховод

3. На вытяжку надевается переходник для последующего присоединения воздуховода.

4. Вытяжка вставляется в шкафчик, крепится саморезами в подготовленные отверстия, а переходник вставляется в выходное отверстие.

   Крепление вытяжки

5. Если планируется установка полочки, ее крепят на верхнюю часть вытяжки и одновременно фиксируют на стенках шкафчика.
6. Подключают электропитание, устанавливают фильтры.

7. Устанавливают соединительный воздуховод. Если используется гибкий металлический трубопровод, сверлят несколько отверстий под хомуты и крепят его с их помощью к стене. Монтаж пластикового трубопровода сложнее, так как придется отрезать прямые участки точно по размеру стены, вставлять углы или изгибы и вновь отрезать прямые участки. Процесс несложный, но требующий точности и аккуратности.

   Установка воздухоотвода

   Силиконовый герметик

8. Воздуховод присоединяют к вентиляционной отдушине с помощью специального переходника или вентиляционной решетки.

   Навешивание шкафчика

Технология монтажа вытяжки зависит от ее конструкции, особенностей и прочих параметров. Возможны отклонения от описанного хода установки, возникающие из-за типа кухонного гарнитура, конфигурации помещения или иных факторов. Инструкция по монтажу прилагается к вытяжке, ее следует внимательно прочесть и усвоить особенности выполнения работ. Основным условием успеха станет аккуратность и внимательность. Если все сделано правильно, результат порадует пользователя и членов его семьи.

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Вариант решения вопроса недостатка мощности

Большинство недорогих встраиваемых вытяжек отличаются компактностью, но это преимущество действует в ущерб мощности воздушного насоса. Это можно устранить простейшей доработкой.

Речь идёт об установке дополнительного канального вентилятора в любом месте отходящего воздуховода. Для этого потребуется всего пара переходников и прокладка шнура питания вентилятора параллельно с каналом или внутри него.

Установка может производиться с целью наращивания мощности, то есть с учётом параллельной работы штатного воздухонасоса и дополнительного канального вентилятора. Также возможна полная замена встроенного вентилятора наружным с выходом на мощность 1500–2000 м3/ч против стандартной производительности в 800–1000 м3/ч — именно эти показатели характерны для большинства недорогой техники.

Стоит помнить, что переключатель многорежимных вытяжек может быть не рассчитан на параллельное подключение дополнительного вентилятора. Если не получается разобраться в схеме, лучше установить дополнительный корпусный переключатель, благо для этого нужно лишь просверлить одно дополнительное отверстие в любом удобном месте.

рмнт.ру

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

• гофрированный воздуховод;
• пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

На что обращают при выборе кухонной вытяжки

• Первое на, что мы обращаем при выборе вытяжки — это её
  дизайн, насколько он впишется в общую концепцию нашей кухни.
• Второе — это её мощность,
  как
  рассчитать мощность кухонной вытяжки для помещения
  определённых размеров мы рассмотрели подробно в отдельной
  статье.

	Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и её монтаж. Фото дизайнерских вытяжек.

• Третье, что нужно учесть, — вытяжка будет встраиваемая или,
  как самостоятельный элемент.
• Четвертое — это режимы работы вытяжки.
  Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном
  режиме.
  Если воздух обратно возвращается на кухню через угольные фильтры, то
  вытяжка работает в режиме фильтрации или рециркуляции.

Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.

Пятое — это вытяжка встраиваемая или нет. Если вытяжка
встраиваемая, то её установка производится в специальной
кухонный шкаф, конструкция которого зависит от модели вытяжки.
После монтажа такой вытяжки мы видим только узенькую панель,
многим нравится такой вариант.

Если вытяжка в виде отдельного элемента, тут также есть разные
варианты исполнения, например, вытяжка может быть наклонной или
каминного типа, или, например, купольной.

	Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами и как сделать, чтобы не нарушить закон при установке вытяжки? Расчёт минимальной производительности вытяжки — это правда или всё-таки рекламный трюк продавцов вытяжек? Ответы Вы получите в нашей статье.

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Перед установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

• устройства с воздуховодами, через которые отработанный воздух отводится в вентиляционную шахту;
• приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

• прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
• перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
• если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;
• согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
• заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Чем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

Типы вытяжек

Среди большого разнообразия кухонных вытяжек, представленных на рынке, важно выбрать ту, которая подходит именно для вас. Чтобы оборудование максимально эффективно справлялось со своей прямой задачей, нужно учесть, что ширина вытяжного устройства должна превышать ширину плиты или духового шкафа, это основные критерии при выборе встроенной вытяжки

За типами конструкций их разделяют:

1. Традиционная или купольная вытяжка для кухни, привлекает потребителей своей практичностью. Большинство из них циркуляционного типа. Работают и без подключения к воздуховоду, очищая воздух через специально встроенный фильтр. Выбирая такую модель, необходимо учитывать общий дизайн. Для маленьких кухонь, это не самый выигрышный вариант.
2. Островная модель устанавливается непосредственно над рабочей поверхностью. Идеальным решением она станет и для духового шкафа, ведь этот элемент современной кухни тоже требует качественного отвода загрязненного воздуха. Такое вытяжное устройство эффективно справляется с испарениями и кухонной копотью. Оборудование островного типа не надо крепить на потолке или стене, поэтому размер и дизайн можете выбрать любой.
3. Горизонтальные модели отличаются простотой конструкции и являются самыми распространенными на рынке бытовой техники. Они не отличаются особой мощностью, большинство из них — циркуляционного типа. Чтобы разнообразить обстановку на кухне своими руками, можно разместить подвесной шкаф над вытяжкой.
4. Вертикальная модель не имеет особых отличий в работе. Здесь на первый план выступает именно ее оригинальный дизайн. Такие устройства бывают не только циркуляционными, но и проточными, которые устраняют неприятные запахи, копоть и пар выводя их наружу.

Вертикальная встраиваемая вытяжка отличается оригинальным дизайном

Модель встраиваемого типа завоевывает все большую популярность. Ведь это очень удобное решение для небольших кухонь. В отличие от подвесных, производится установка встраиваемой вытяжки в шкаф. Для обеспечения эффективной работы, вытяжные устройства оснащены выдвижной панелью. Это удобно с практической точки зрения, в шкафу над оборудованием можно хранить кухонную утварь. Встраиваемая вытяжная вентиляция оборудована специальной турбиной, которая делает ее работу максимально бесшумной.

К встраиваемым моделям можно отнести шкаф вытяжной напольный. Его используют в специализированных химических или медицинских учреждениях. Он оборудован специальными контроллерами воздуха, которые сделают работу в лабораториях не только безопасной, но и удобной. Но установка вытяжки серьезное дело и здесь нужен особый подход.

Настольные модели рекомендуются для использования в маникюрных салонах. Они сохраняет чистоту и обеспечивает комфорт для рук клиента.

Как установить купольную вытяжку на кухне?

Немного о вариантах купольной вытяжки, представленных на рынке. Они бывают:

1. Каминные (пристенные) ― крепятся на стену. Похожи по устройству на системы вентиляции для каминов.
2. Угловые ― встречаются на кухнях редко, в случае, когда плита располагается в углу.
3. Островные ― устанавливаются на больших кухнях, преимущественно в столовых, когда плита стоит в центре кухни. Крепятся непосредственно к потолку.

Изготавливают эти устройства из эмалированной или нержавеющей стали, гораздо реже они бывают деревянными или пластиковыми.

Купольная вытяжка может работать в разных режимах. Если проложен воздуховод на улицу, или к вентиляционной системе, то она просто выводит воздух из помещения.

Бывает, что воздуховод провести невозможно, тогда можно поставить циркуляционную установку, она пропустит воздух через фильтр и вернёт его назад в комнату.

Существуют и такие купольные вытяжки, которые работают в обоих вариантах.

Для того чтобы установить купольную вытяжку, нужно подвести гофру к вентиляционной системе здания, подключить прибор к сети электричества.

Возможно, что придётся наращивать гофру или проводку, поэтому лучше заручиться помощью профессионалов.

Если вы решаете проделать всю работу сами, то сначала оборудуйте кухню мебелью. И только после этого можно будет поработать над разметкой расположения вытяжки с учетом высоты ее расположения.

Приступаем к подготовке креплений. Нужно высверлить или выдолбить отверстия для дюбелей. К ним будут на болтах крепиться опоры, на которые, в свою очередь, надевают основу вытяжного устройства.

Соблюдая предельную герметичность, нужно соединить специальный отвод вытяжки с гофрой воздуховода. Далее проверяем работоспособность устройства и надеваем верхний кожух вытяжки.

Учитывая достаточно большие размеры и высокую мощность данной вытяжки, следует позиционировать её, как устройство для просторной кухни, с высокой производительностью блюд.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Вытяжная система внутри шкафа безопасно ли

Кухонная встраиваемая вытяжка отвечает отечественным, международным стандартам качества. Система приспосабливается к монтажу внутрь шкафчика.

Параметры безопасности элемента кухонной комнаты доказываются этими пунктами:

• крепление выполняется к задней стене, днищу шкафчика;
• болты подбираются прочные, длинные;
• производители приспосабливают конструкции под варочную панель, газовую или эл. плиту;
• производителем задаются параметры расположения на конкретной высоте.

Как установить вытяжку внутрь шкафа рассказывают видео-инструкции или пользовательские руководства прилагаемые к прибору при покупке.

Эта система отвечает требуемым нормам, убирает запах пищи, выводит пар из помещения, работает беспрерывно, дает сигналы о потребности замены фильтрующего компонента. Стоимость выше обычной вытяжки, качество сравнивается с профессиональными вытяжными приборами.

Шапка вытяжной системы остается снаружи, воздуховод, провода, элементы крепления внутри шкафа. При использовании гофрированных труб, потребителю нужно их полностью разравнивать это снижает уровень шума. Вытяжка, меньше размера плиты по ширине, качественной работы выполнять не будет.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте далее.

Основные достоинства конструкции

Квартирные кухни имеют малые размеры, пространства для свободного передвижения не хватает. Проблему решает монтаж системы внутрь одного из кухонных, навесных шкафов. Через него проходит воздуховод, перетекающий плавно в вентиляционное отверстие на стене, при этом хранить вещи внутри шкафчика с трубой реально.

Схема работы

Вытяжки в шкаф для домашнего быта обладают этими преимуществами:

• эстетическая привлекательность, дополнение дизайнерского исполнения кухонного пространства;
• экономия пространственного ресурса кухонной комнаты;
• все трубы конструкции скрываются полностью;
• крепление надежное, практичное, удобное;
• фильтры находятся снаружи, за жироулавливательной сеткой, что позволяет легкость их смены;
• гарантия качества работы системы;
• простота ухода за механизмом;
• полная безопасность представленного вида механизма;
• возможность установки над газовыми плитами, варочными поверхностями.

При установке учитывается тип плиты, ведь над газовой стоит ставить аппарат выше, над электрической ниже. Расстояние от варочной поверхности составляет 60-80 сантиметров.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Типовые схемы вентиляции на кухне

Существует две основные схемы устройства кухонной вентиляции: естественная и принудительная. В первом случае проветривание производится с помощью отверстий в стенах и открытых форточек, с одной стороны, и общедомовых вентиляционных каналов с другой.

Во втором случае смена воздуха осуществляется механическим путем, с помощью установки энергозависимых устройств. Наиболее удачным признан третий, комбинированный вариант, при котором одновременно задействованы естественная приточная схема, согласно которой воздух самопроизвольно поступает в помещение, и принудительный отвод через кухонные вытяжки.

По способу очистки воздуха все вытяжки можно разделить на 2 вида – отводящие (втягивающие) и рециркуляционные. Вторые не связаны с вентиляционными каналами посредством труб и коробов, функционируют в автономном режиме

Существует и третий вид – комбинированные приборы, которые оснащены двойными фильтрами и воздуховодом, могут работать как с подключением к вентиляционной шахте, так и самостоятельно.

Естественная вентиляция имеет единственное преимущество: для обеспечения комфортного микроклимата на кухне (как и в других комнатах) не требуются дополнительные материальные вложения.

Но она обладает низкой эффективностью. Когда происходит процесс готовки на электрической или газовой плите, из-за медленного воздухообмена быстро распространяются тяжелые запахи.

Устройства для обеспечения принудительной вентиляции гораздо производительнее, однако необходимо для реализации механической схемы оборудование зависимо от поставок электроэнергии.

Вытяжки с отводом и рециркуляционные приборы отлично справляются с очисткой загрязненного воздуха и удалением неприятных запахов, но они не охватывают зону под потолком, куда также попадают пары и частички жира

С учетом указанных особенностей и используется комбинированная схема, объединяющая работу вытяжных устройств и естественной вентиляционной системы.

С типичными схемами и вариантами устройства вентиляции на кухне ознакомит статья, которую мы советуем прочесть.

Особенности ухода за вытяжками с выходом в вентиляцию

Мы пока ещё не выбрали вытяжку для кухни, поскольку в пазле не хватает нескольких важных кусочков. Немаловажным компонентом хорошей техники является специфика очистки подобных вытяжек.

Производители рекомендуют производить очистку устройства не менее одного раза в неделю. Для обеспечения максимальной эффективности нужно не только обработать моющим средством внешнюю поверхность, но и достать фильтр грубой очистки, поскольку на нём оседает немалая часть загрязнений.

Очистка фильтра избавит от неприятных запахов и сохранит мощность изделия.

Также не реже, чем раз в год желательно производить очистку вентиляционного канала. Качественно эту процедуру помогут осуществить специализированные организации.
