Навес регулируемый кухонный инструкция

Виды

Сегодня несущий механизм крепления для современной мебели изготавливается в огромнейшем ассортименте. Разновидность мебельных петель их универсальность дает возможность с удовольствием пользоваться кухонными гарнитурами, тумбочками, с легкостью закрывать, открывать ящики, шкафы, двери. Мебельные петли по своему назначению, конструктивным особенностям, монтажу делятся на виды:

  • накладные;
  • полунакладные;
  • внутренние;
  • угловые;
  • инверсные;
  • рояльные;
  • карточные;
  • антресольные;
  • секретерные;
  • штольные;
  • ломберные;
  • маятниковые;
  • пяточные.

Накладные и полунакладные

Классические фиксирующиеся механизмы, используются для мебельных, входных, межкомнатных дверей. Имеет разную форму, размер, хорошо выдерживает нагрузку. Обеспечивают свободное открытие и закрытие дверцы шкафа на угол в 90, поддерживают створки на нужном уровне, препятствуют перекосу. Прикрепляются петли на шкаф основной частью к боковой внутренней стенке мебели.

Мебельные держатели отличаются от накладных по изгибу основания. Механизм фиксируется когда на одну из боковых створок необходимо смонтировать сразу две дверцы, раскрывающиеся в разные стороны. Обычно такие петли используют для кухонных гарнитуров.


Полунакладные


Полунакладные и накидные


Полунакладные


Накладные


Накладные

Внутренние и угловые

Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепиться внутри корпуса изделия, идеально подходить для деревянных дверок пеналов, тяжелых створок шкафов. Механизмы крепятся под различными углами к дверцам мебели, широко используются для угловых шкафов, имеют различную конфигурацию в зависимости от пресечения плоскостей установки. Производятся угловые петли для монтажа под угол 30°, 45°, 90°, 135°, 175°. Могут иметь встроенные или отдельные доводчики, позволяющие плавно отрываться дверце.


Угловые


Угловые


Угловые


Внутренние


Внутренние

Инверсные и рояльные

Соединение для мебели с углом разворота 180, широко используются для створок встроенных тумбочек и шкафов. Петля надежно соединяет боковую стойку и дверку, образуя прямую линию.

Соединительный держатель состоит из двух перфорированных пластин, подвижно скрепленных друг с другом. Несмотря на то, что мебельную петлю считают устаревшим вариантом, ее устанавливают на распашные фасады, в других изделиях.


Рояльные петли


Рояльные


Рояльные


Инверсные


Инверсные

Карточные

Петля для соединения мебельных элементов по своей конструкции схожа с рояльным креплением. Фурнитура, состоящая из двух параллельных пластин соединенная шарниром, крепится к фасаду и коробке через отверстия, расположенные по краям. Механизм имеет разный размер, используются в основном для мебельного дизайна в стиле ретро, шкатулок.

Антресольные и секретерные

Петля имеет сходство с накладным креплением, устанавливается на створках кухонных подвесных шкафов. Фиксируется для вертикального открытия. Главным ее элементом является пружина.


Секретерные


Секретерные


Секретерные


Антресольные


Антресольные

Штольные и ломберные

Петля по своей конструкции считается самой востребованной крепежной деталью, когда необходимо соединить фасад с фальшпанелью под углом 90°. Фурнитура позволяет дверцам любого размера, формы закрываться легко, бесшумно.

Держатель для мебели, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Фиксируется на торцах соединительных деталей конструкции, что позволяет открывать дверцу на 180 градусов.


Штольные


Штольные


Ломберные


Ломберные

Маятниковые и пяточные

Главной особенностью крепления заключается в способности открывать конструкцию в разные стороны. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает раскрытие дверей на 180 градусов. Петля имеет узкоспециализированное применение, при установке, требует правильного и точного соблюдения инструкции.

Простой вид петель монтируется в верхних и нижних углах коробки, фиксируется с помощью небольших цилиндрических стержней. Работает механизм по принципу шарнирных навесов. Применяются при изготовлении кухонных шкафов с малым весом створок для малогабаритных помещений. Рассматривается установка петель на стеклянных фасадах.


Пяточные


Пяточные


Маятниковые Маятниковые


Маятниковые

Советы мастеров по выбору и монтажу навесных крепежей

Чтобы самостоятельно повесить кухню, потребуется опыт и внимание к рекомендациям действующих мастеров:

  • Перед установкой мебели определите, как будет выглядеть кухонный фартук – внахлёст или впритык. От этого будут зависеть разметка и итоговый вид конструкции.
  • При использовании монтажной планки фиксируйте зацепы в ней специальными винтами.
  • Учтите, что крепёжная рейка должна располагаться на 3–4 см ниже верхней кромки задней стенки шкафчика.
  • При сверлении стен сначала сделайте небольшие ямки пробойником, а затем продолжайте сверлить.
  • Если штукатурка не выдерживает сверления, просверлите сначала небольшую дырку, а затем рассверлите его до нужного размера.

Самое главное при выборе навесов для кухонных модулей – следить за качеством материалов. Необходимо проверять проделанную работу, чтобы избежать ошибок и затягивания сроков.

Мебельные петли: разновидности

По популярности

Наипопулярнейшими считаются накладные навесы с четырьмя шарнирами («лягушки»). От других они отличаются своей универсальностью и надёжностью.

Специальные петли-лягушки позволяют открыть дверцу от 90 до 165 градусов. Основная движущаяся часть петли похожа на прыгающую лягушку, которая состоит из пружины и четырёх шарниров.

Прикрепляется петля-лягушка к корпусу своей основой и чашкой, которая вставляется в предварительно подготовленное для неё отверстие в дверце.

По способу крепления дверцы к корпусу

  1. Накладные. В закрытом состоянии накладные навесы дверцы достаточно плотно накладываются на торец корпуса мебели. Такой способ крепления самый распространённый и выбирают его для применения практически на каждой мебели: на кухонной, спальной, гостиной и так далее. Эти накладные навесы с четырьмя шарнирами позволяют дверце максимально закрыть корпус мебели, к которому они крепятся.
  2. Полунакладные. Часть дверцы, где располагается петли, наполовину накладывается на корпус мебели. Такие навесы применяют в случае, если на одну боковую сторону корпуса накладывается сразу две дверцы. Полунакладные навесы отличаются от других плавным изгибом основы, которая и создаёт зазор между двумя дверями, располагающимися на одной стороне. Такие петли используют на тумбочках с двумя дверцами, которые открываются в разные стороны.
  3. Внутренние. Такие навесы часто путают с полунакладными, но их предназначение в другом. Используют их для того, чтобы фасад поместить внутрь корпуса и при этом часть створки с навесом должна соприкасаться с соседней стенкой мебельного корпуса. Основа у таких петель имеет сильный изгиб.
  4. Угловые. Такие навесы используются для прикрепления фасада под необходимым углом. Основное назначение угловых навесов: использование их при сборке угловых шкафов. Они имеют разнообразное строение в зависимости от нужного угла. Различают угловые навесы для установки под углом 30, 45, 90, 135, 175 градусов, а также такие, которые выпустит производитель.
  5. Инверсные. Это навесы, которые позволяют открыть дверцу на 180 градусов и при этом створки создают прямую линию с боковой стенкой во время открытия.
  6. Рояльные. Это самый старый вид мебельных навесов, который встречается на сегодняшний день достаточно редко из-за своей ненадёжности. Их применяют на створках антикварной и ретро мебели, а также в столах-книжках. А также с помощью таких навесов чаще всего крепится крышка рояля, отчего и такое созвучное название.
  7. Карточные. Этот вид похож на рояльный. Карточные навесы бывают двух видов: разборные (двух трубчатые) и неразборные (много трубчатые). Одна такая петля состоит из двух пластин, которые насаживаются на шарнир с помощью их внутренних окончаний и закруглений. Их, как и рояльные навесы, применяют в ретро мебели.
  8. Антресольные. Выбирают такие крепления для установки горизонтальных дверей, которые открываются вверх. Такие навесы можно увидеть на шкафах любых видов, а также на кухонных шкафах. Антресольные петли похожи на накладные, так как в их основе тоже лежит пружина.
  9. Секретерные. Эта разновидность петель сходна с карточными и рояльными, так как тоже состоит из двух пластин с шарниром. Шарнирный крепёж используют для прикрепления горизонтальных створок, которые открываются вниз. Такое название пошло от небольшого шкафа, где хранятся бумаги — секретер. Крепятся к каркасу как с помощью врезания, так и без него.
  10. Штольные. Такие петли применяются для фасадов, которые прикрепляются на боковые стенки, расположенные возле стены. Второе их название — «глухие», потому что на них крепят сплошные (глухие) стенки шкафа и тумбочек, а также фасады к фальш панелям.
  11. Ломберные. Эту разновидность мебельных петель используют специально для закрепления откидывающихся фасадов. Ломберные навесы прикрепляются на две половины мебельной конструкции и позволяют открыть дверцу на 180 градусов. Чаще всего их используют на раскладных кухонных стола.
  12. Маятниковые. Эти навесы похожи на рольные. Их ещё называют пружинными, двухсторонними, качающимися, реверсивными или петли «метро» — такие, которые позволяют раскрыть дверцы на 180 градусов, как в американских барах. Отсюда и такое своеобразное название.
  13. Пятниковые. Их или устанавливают скрыто, или прорезают под них отверстие. Прикрепляются такие петли сверху или снизу на внутреннем углу створки и подходят только для тяжёлых фасадов. Из-за этого производители их используют редко.

Мебельные петли

Как регулировать: пошаговая инструкция

Выбор высоты и необходимые замеры

Следующий шаг – измерение высоты навеса секций. По нормативам от поверхности рабочего стола до дна верхнего ящика должно быть не менее 45 сантиметров свободного пространства. На практике, чаще всего, обычно удобное расстояние составляет 50–60 см.

Чтобы определить, на какую высоту крепить шкафчики, потребуется узнать рост всех жильцов, которые будут пользоваться кухней. Человек должен без помощи и сторонних предметов дотягиваться до всего того, что лежит на верхних полках шкафчиков.

  • Для жильцов со средним ростом 160 см потребуется установить шкафчики так, чтобы расстояние до дна модуля составляло не менее 175 см.
  • При росте выше 175 см рекомендуемая высота полок составит 187 см.
  • При росте членов семьи 175–190 см рекомендуется вешать полки так, чтобы расстояние до верхней полки не превышало 2 метров.

Материалы и инструменты

Выбор материалов, инструментов для монтажа – важный этап: от качества крепежа будет зависеть надёжность всей конструкции, её безопасность. Вам потребуется:

  • Электрическая дрель или перфоратор.
  • Набор свёрл по дереву и бетону.
  • Строительный уровень.
  • Рулетка.
  • Шуруповёрт или несколько обычных отвёрток.
  • Молоток.
  • Маркер.
  • Простой карандаш.
  • Струбцины.
  • Крепёжная фурнитура, в т. ч. винты, дюбели для них, монтажная планка, стяжки для скрепления модулей между собой.

Как установить?

Процесс начинается с установки дрели или перфоратора и установки первого шурупа в стену. Можно временно подвесить модуль, отметить место, где будет находиться второе отверстие. Шкаф затем необходимо снять, а отверстие в отмеченном месте просверлить. Затем потребуется установить навесы. Для этого:

  1. В задней стенке модуля требуется проделать отверстие, поместить в него лапку фурнитуры.
  2. Навес требуется прижать к верхней стенке шкафчика, прикрутить крепёж к боковым сторонам самого ящика.

Если материал задней стенки шкафчика – ЛДСП или МДФ, отверстие потребуется делать целиком под коробку подвеса, а крепить на одном уровне с наружной стороной плиты. Иначе петля крепления не перекроет заднюю стенку ящика, что сделает невозможным его установку.

Как крепить металлическую направляющую?

Для установки монтажной рейки потребуется произвести расчёты:

  • H – высота, на которой требуется разместить монтажную планку;
  • h1 – высота нижней секции гарнитура;
  • h2 – высота фартука, который будет установлен на кухне;
  • h3 – высота верхних модулей;
  • 45 мм – показатель возможной усадки крепления.

После расчётов можно приступать креплению планки.

Установка кухонной мебели

  1. Для этого потребуется полностью ослабить лапку, добиться того, чтобы она легко двигалась, затем навесить шкафы на рейку с её помощью.
  2. Когда все модули установлены на свои места, потребуется провести регулировку всех подвесных ящиков гарнитура, скрепить их между собой мебельными стяжками.
  3. Если все шкафчики установлены, на гарнитур может быть установлен декоративный плинтус. Эта деталь замаскирует некрасивый вид торчащих креплений.

Особенности навешивания на гипсокартон

Гипс – рыхлый материал, поэтому стены, отделанные гипсокартоном, нельзя просто просверлить саморезами и добиться надёжного крепления навесных модулей. Со временем крепёж раскрошит материал стены, а вся конструкция рухнет вниз.

Нельзя применять также классическую систему крепления на дюбелях, так как листы гипсокартона при отделке крепятся на каркас из металлических профилей, значит, между листом гипсокартона и стеной есть свободное пространство.

Надёжность крепления модульных кухонь на стены, выровненные листами ДСП, зависит от выбора материалов. Для монтажа вам понадобятся:

  • Заворачивающиеся дюбели, предназначенные специально для гипсокартона.
  • Разжимные анкеры (молли).
  • Дюбель «Зонтик».
  • Закладной брус.
  • Специальная шина для фиксации рук.

Другие виды петель

Мы рассмотрели самые распространенные варианты мебельных петель, но стоит учитывать, что существуют и другие виды фурнитуры, которые встречаются реже. Тем не менее, подобные петли могут идти в комплекте с мебелью, и будет неплохо иметь представление об их особенностях.

Таблица 3. Редкие виды мебельных петель

Вид, иллюстрация Описание

Рамочные

Такие шарниры используются только для стеклянных дверей с рамой. Они позволяют крепить к основе раму.

С накладным типом крепежных элементов

В случае всех перечисленных чашечных петель на четырех шарнирах возникает необходимость делать проем с помощью фрезерного оборудования непосредственно в фасаде. Если сделать это невозможно, то используют шарниры с накладным типом крепежных элементов. Главным их недостатком является невозможность регулировки двери относительно основания без демонтажа креплений.

Для стекол

Сюда можно отнести всю группу шарниров, которые применяются для фиксации дверей со стеклянной или зеркальной поверхностью. Они бывают внутренними или накладными.

Штырьевые

По внешнему виду они напоминают карточные шарниры стандартного типа. При этом вместо пластин в качестве креплений используются специальные штыри.

Советы по выбору

Приобретая мебель для улицы, стоит придерживаться нескольких критериев:

Безопасность. Уличная мебель должна быть устойчива, выдерживать значительные нагрузки. Весомым плюсом будет, если материал гибкий, работает на излом или достаточно прочный, чтобы не треснуть на неровной поверхности.
Функциональность. Это больше касается частной мебели, когда нужно разложить стол, трансформировать кресло в шезлонг, регулировать угол наклона спинки. При этом конструкция должна крепиться на надежные шарниры.
Долговечность. Данный фактор напрямую зависит от выбранного материала изготовления. Самыми долговечными будут камень и металл, немного хуже — пластик и синтетический ротанг. Долго служит деревянная мебель, но она требует тщательного ухода.
Практичность

Если планируется, что мебель будет передвигаться по участку, стоит обратить внимание на легкие изделия, которые не боятся солнечных лучей, а при необходимости их можно дополнить подходящими стульями или скамейками. Такими свойствами обладают, например, скромные металлические гарнитуры.

При выборе уличной мебели стоит обратить внимание на экономичность и дизайнерскую составляющую. В случае вандализма или стихийных бедствий МАФ должны быть легко заменяемыми

Также изделия должны гармонировать с окружением, отражать вектор развития города, подчеркивать достоинства местной архитектуры или частного участка.

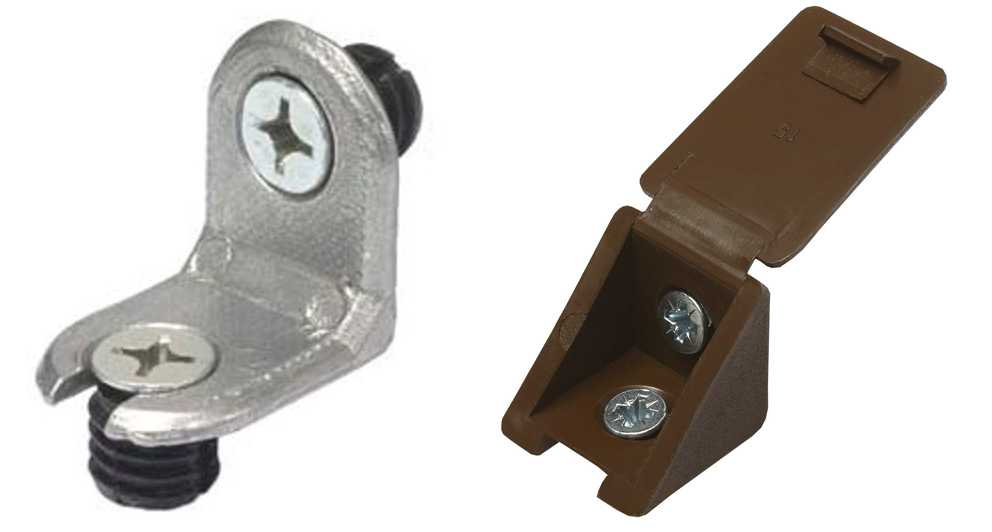

Характеристики

Уголок мебельный обладает стандартной и простой конструкцией. Он состоит из одной пластины, отличающейся гнутой формой. Место, где имеется сгиб, является специальным ребром, а вот грани такой пластины называются полками. Между этими полками может быть разный угол, так как в определенных ситуациях требуются изделия с тупым, прямым или острым углом.

Используются данные конструкции для разных целей:

  • создание плотного внутреннего соединения отдельных элементов, поэтому изделия незаменимы в процессе сборки мебели;
  • использование в качестве декоративного элемента, для чего применяются специальные декоративные уголки;
  • украшение различных полок или стеллажей, а также всевозможных ящиков;
  • защитный уголок для мебели обеспечивает создание оптимальных условий для долгого срока службы предметов интерьера.

Если используется декоративный уголок мебельный, то он может обладать разнообразными необычными формами, а также непременно окрашивается в разные расцветки, но наиболее востребованной считается позолоченная и посеребренная фурнитура.

Используются такие изделия для разных видов предметов интерьера. Ими оснащается мягкая мебель или корпусные и модульные конструкции. Наиболее востребованными считаются мебельные уголки металлические, формируемые из стали или алюминия. Сверху они покрываются обычно цинком, обеспечивающим эффективную защиту крепежа от процесса коррозии. Если такая стяжка будет применяться в нормальных условиях, когда на нее не будут воздействовать разные негативные факторы и высокая влажность, то она прослужит долгое время, сохраняя свои параметры и оптимальный внешний вид.

Размеры и иные параметры зависят от того, для какого именно материала и конструкции он будет применяться. Это обусловлено тем, что крепежи обязаны справляться с конкретной нагрузкой и весом. Непременно для изделия делаются симметричные отверстия с двух сторон, а иначе он будет перекошен, поэтому не будет справляться со своим назначением. Уголок мебельный считается одним из самых простых крепежей, поэтому им могут эффективно пользоваться не только профессионалы, но и новички в процессе создания разных конструкций.

К основным характеристикам элемента относится:

универсальность — отсутствуют какие-либо особые требования к тому месту, куда может присоединиться уголок. Он монтируется в любом углу, а при этом не требуется пользоваться сложными связующими элементами или специализированными инструментами

Важно только выбрать качественные саморезы или иные винтовые крепежи, которые могут быть оснащены шайбами и гайками;
высокая надежность соединения — применяться уголок мебельный может для сборки различных конструкций. Он подходит для крепления полок или иных изделий, на которых могут располагаться разнообразные тяжелые предметы, а при этом крепежи прекрасно будут справляться со всеми нагрузками

Если вовсе выбирается усиленный мебельный уголок, то он будет выдерживать не только существенную массу, но и будет обладать специальными защитными покрытиями, предотвращающими процесс коррозии;
выпускаются такие комплектующие в многочисленных размерах и формах, поэтому для каждого определенного крепления подбирается оптимальная конструкция. Она может использоваться для разных материалов и изделий.

Таким образом, такая стяжка разных изделий как мебельный уголок – это универсальная и популярная конструкция, обладающая многочисленными плюсами. Она может использоваться для разных участков крепления.

Виды мебельных петель по назначению

Петли «прямые» с открытием 90-110 градусов

Сюда можно отнести стандартные мебельные типы, накладного, полунакладного и внутреннего вида.

Накладная – она же внешняя петля. Предназначена для установки фасадов, которые полностью прикрывают корпус со стороны боковин (не считая технологичного зазора 2-3 мм на каждую дверь).

Полунакладная петля используется, когда боковина с крепежом прикрывается на полторца. Обычно используется в трехстворчатых шкафах и навесных шкафах с двойным открытием верх.

Вкладная – она же внутренняя петля. Используется для установки фасадов, углубленных относительно корпуса. Но чаще все-таки применяется для навесных шкафов с открыванием верх, если верхняя крышка нависает «козырьком».

Штольная, прямая – она же петля для фальшпанелей. Для установки фасада не на боковину, а на фальш-панель, находящуюся в одной плоскости с фасадом. В основном используется в угловых модулях кухни, на столах-мойках.

Угловые петли со стандартным открытием 90-110 градусов

В основном применяются для угловых фасадов, расположенных под 45 (135) градусов относительно корпуса, реже – для торцевых модулей – с углом открытия 30, 60 градусов.

Но на самом деле угловых петель гораздо больше. Но особым спросом не пользуются, поскольку необходимость в них возникает очень редко, в специфичных дизайн-проектах.

Петли инверсные с увеличенным углом открытия до 180 градусов

Также бывают накладными, полунакладными, вкладными, штольными, угловыми, но обеспечивают угол открытия гораздо больший, практически разворачивая фасад на 180 градусов. Нужны, чтобы увеличить доступ к внутреннему наполнению шкафа, когда стандартного открытия 90 градусов недостаточно. Такие петли еще называют трансформерами, за сложную конструкцию плеча.

Карусельная петля, она же крокодил

Специфичный вид петли, используемый для дверей-трансформеров, открывающихся «гармошкой». Чаще всего можно встретить в столах-мойках, в комбинации с прямой инверсной петлей.

Практически все рассмотренные виды четырехшарнирных мебельных петель выпускаются как в стандартном исполнении, так и комплектуются доводчиком – специальным механизмом плавного закрывания. Доводчик может быть встроен в плечо петли либо защелкиваться на чаше или на плече.

Поликарбонат сотовый – что это?

Данный материал отличается достаточно простым устройством – это своего рода панель, которая включает в себя несколько пластиковых слоев (матовых либо прозрачных), сопряженных друг с другом посредством вертикально располагающихся ребер жесткости. Сами ребра располагаются при этом по направлению поликарбонатных волокон.

Таким образом, внутри материала образуются пустоты, в которых, в свою очередь, наличествует воздух. Эта особенность и обеспечивает панелями отменные теплоизоляционные качества. Заметим также, что листы сотового материала являются достаточно жесткими, однако их все равно можно с легкостью гнуть даже при низкой температуре, благодаря чему панели просто незаменимы при сооружении сложных объектов.

Что же касается конкретных характеристик, то они приведены в таблице ниже.

Таблица. Характеристики и свойства поликарбоната сотового.

Назначение и особенности

Навесная мебель используется достаточно часто, так как она позволяет экономить пространство на полу помещений. Она обычно представлена шкафчиками, которые оснащаются разным количеством дверок. Для их крепления используются мебельные навесы, причем нередко они идут в комплекте с этой мебелью.

Если же такая мебель создается самостоятельно или она производится на заказ, то сам покупатель или изготовитель может выбрать оптимальные навесы. Для этого учитываются способ монтажа мебели, высота, на которой она располагается, а также оснащение дверок доводчиками или другими современными приспособлениями.

Основным назначением навесов является:

  • регулировка козырьков или дверок, что гарантирует легкость и безопасность их использования в будущем;
  • выдерживание серьезных нагрузок от двери;
  • прикрепление дверок к навесной мебели;
  • создание привлекательного внешнего вида навесной мебели, так как не будет видно никаких крепежей.

Сами навесы могут обладать разными формами и размерами. Процесс их монтажа может значительно различаться, причем наиболее востребованными считаются скрытые конструкции, которые никаким образом не смогут испортить внешний вид любого шкафчика или аналогичного предмета интерьера. Их монтаж при необходимости можно выполнить своими силами, что позволит значительно сэкономить на оплате специалистов.

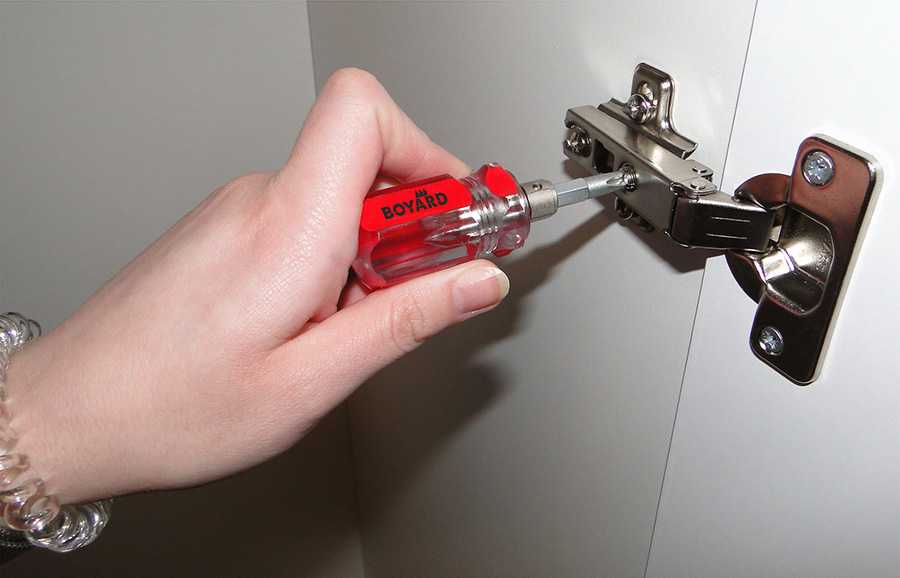

Регулировка мебельных петель

Регулировку положения фасада в горизонтальной плоскости, а также зазоров между фасадами можно произвести с помощью отвертки и регулировочного винта, ввёрнутого в корпус петли. Регулировочный винт имеет проточку в нижней части, которая входит в специальный паз монтажной планки. При этом во время регулировки нужно немного ослабить прижимной винт.

Чтобы отрегулировать мебельный фасад в вертикальной плоскости, нужно ослабить винты крепления монтажной планки и смещением планки вверх или вниз отрегулировать по высоте фасад, после зафиксировать планку, вкрутив винты крепления планки.

В последнее время появились инновационные петли NEO с возможностью 3D-регулировки. Она позволяет отрегулировать положение фасада по вертикали, горизонтали и наложению без ослабления винтов, что значительно упрощает и ускоряет процесс регулировки. Ее могут осуществить даже непрофессионалы в домашних условиях.

Монтаж мебельных петель BOYARD

Долговечность петли во многом зависит от точности исполнения присадочных отверстий. Точное соответствие отверстий может быть достигнуто лишь при условии использования присадочного оборудования.

Использование евровинтов для монтажа петли без предварительно точного высверливания отверстий необходимого диаметра невозможно. Использование шурупов не гарантирует перпендикулярности установки петли относительно дверей, что приведет к возрастанию нагрузок на петли (основные конструктивные элементы) и к их преждевременному износу (провисанию дверей, заеданию при открывании и закрывании, скрипу). С учетом этих специфических особенностей разрабатывался ассортимент петель BOYARD, с возможностью изготовления каждой петли по разным присадочным стандартам для быстрого перехода мебельных фабрик с петель других производителей на петли BOYARD с экономической выгодой без потери функциональности.

Параметры и требования к установке петель BOYARD

Подготовка для монтажа чашки петли

  • Н — глубина сверления под чашку
  • D — диаметр сверления
  • L — межцентровое расстояние (расстояние между центрами отверстий под крепеж)
  • F — смещение отверстий под крепеж (относительно центра чашки петли)
  • К — расстояние до чашки

Расчет необходимого количества петель для монтажа

Вопрос о количестве петель, необходимом для установки на один фасад, не имеет однозначного ответа. Значение имеют размеры фасада, а также его вес. В особых случаях, как, например, применение стеклянных фасадов, фасадов с алюминиевым профилем или необычно широких фасадов, необходима пробная установка крепежной фурнитуры.

Следует избегать конструкций фасадов, в которых ширина слишком велика по отношению к высоте.

Для стандартных фасадов из обычных материалов в качестве ориентировочных значений могут служить данные, приведенные в схеме 1. Калькулятор количества петель есть также на сайте www.boyard.biz в разделе «Продукция» -> «Мебельные петли».

В пограничных случаях следует запланировать одну дополнительную петлю. Для петель с уменьшенным диаметром чашки можно использовать схему 2, также не забывая про дополнительную петлю при нестандартных размерах и весе фасада.

Крепление монтажной планки

Установка петли на корпус

Для петли Slide-on: Верхняя часть тела петли шлицем вводится под предварительно смонтированный винт ответной планки (1) и фиксируется в нужном положении.

Для петли Key-hole: Верхняя часть тела петли с отверстием опускается на предварительно смонтированный винт ответной планки (1), поступательным движением вводится под него (2) и фиксируется в нужном положении.

Для петли Clip-on: Верхняя часть тела петли с креплением быстрого монтажа вставляется в пазы предварительно установленной ответной планки (1), фиксируется нажатием сверху (2) и регулируется крепежным винтом.

Для более точного и аккуратного монтажа применяются расчеты по формулам установки петель, с учетом их конструктивных особенностей и способа установки.

Рассмотрим принцип использования расчетных формул на примере четырехшарнирной стандартной петли Н301для накладных А, полунакладных В и вкладных С дверей:

Источник статьи: http://www.boyard.biz/test/info/hinge/adjustment/

Как сделать своими руками?

Простой навес из поликарбоната не сложно выполнить самостоятельно. Это легкий и удобный для монтажа материал, он не крошится и не растрескивается во время кроя. Расскажем подробнее, как построить арочное покрытие своими руками.

Чертежи и размеры

Прежде чем начать строительство, следует определиться, какой навес нужен – автомобильный, над беседкой, двором, зоной барбекю. Стоит найти место для предстоящей постройки, размер которой напрямую будет завесить от возможности территории. Затем составить схему будущей конструкции, произвести расчёты нагрузки кровли на опоры (с учетом снега). Необходимо также выбрать материал для навеса и рассчитать его количество.

Изготовление каркаса

Работа над конструкцией начинается с возведения опор. Для этого необходимо очистить и разровнять выделенную под навес территорию. Затем, согласно эскизу, с помощью веревки и колышек сделать разметки под опоры. Углубления (50-80 см) пробурить или выкопать лопатой, на дно засыпать песок, щебень. Когда ямы готовы, необходимо установить в них опоры, выровнять их с помощью уровня и залить цементом. Если навес большой, кроме угловых колонн, монтируют промежуточные с шагом 1,5 или 2 м.

Когда бетон просохнет, по верхнему краю опор делают обвязку с помощью профилированной трубы. Затем переходят к изготовлению ферм, их собирают отдельно. Сначала изготавливают шаблон одного прогона, к нему с помощью сварки крепят мелкие металлические детали. Остальные прогоны изготавливают по примеру первого. Готовые конструкции поднимают и приваривают к профилированным трубам верхней обвязки.

Монтаж листа

Раскрой и укладку листов поликарбоната производят согласно чертежу. Для этого на материале фломастером делают разметки, с помощью циркулярной пилы пластик раскраивают, затем освобождают торцы от налипшей стружки. Во время кроя следует учитывать направление ячеек сотового поликарбоната. Листы должны ложиться так, чтобы конденсат в них не скапливался, а имел возможность стекать под уклон кровли.

Монтаж листов происходит с помощью термокомпенсирующих шайб. Стыковать швы нужно так, чтобы они совпадали с металлическим профилем. Между листами оставляют зазоры до 3 мм, на расширение материала при нагреве на солнце. Крепеж к краю происходит не ближе 4-5 см. Стыковочные места закрывают профильными лентами с уплотнителем, подобранными по цвету поликарбоната. Верхние торцы прячут под алюминиевой лентой. Нижние стыки скрывают перфорированной защитой, она дает возможность конденсату не задерживаться в ячейках материала.

Вывод

Навесы для мебели позволяют фиксировать их фасады в нужном положении и беспрепятственно осуществлять их открытие. Существует множество разновидностей петель со своими функциональными особенностями, но наиболее практичными на сегодняшний день считаются четырёхшарнирные. Монтажные работы не составляют труда и вполне могут осуществляться собственными силами.

Установленные мебельные петли

Видео в этой статье предоставит вашему вниманию на изучение дополнительное количество информации, касающейся изложенных материалов.

Источник статьи: https://krovlyakryshi.ru/specialnye-vidy/mebelnye-navesy-676

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Мебель в дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
