Что такое трубная струбцина

Угловые струбцины: конструкция и изготовление своими руками из фанеры, дерева и металла

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию.

Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину.

При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

https://www.youtube.com/watch?v=Y1LXEbFcKdw

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным.

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент.

Для этого, в первую очередь, следует правильно выбрать материал, из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке.

Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%.

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Установка угловой стяжки

Монтаж прост и не предъявляет особых требований к расположению присадочных отверстий. Изделие прикладывается на место будущей установки, после чего отмечаются места сверления. В зависимости от материала, элементы фиксации можно прикручивать и без предварительного создания отверстий. Как правило, мебельные стяжки этого типа устанавливаются на шурупы размера 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно приступать и к другой.

Обычно используется два элемента, которые монтируются на одном уровне

Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом – за нее отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности на местах крепежа можно использовать специальные заглушки, в комплекте с которыми поставляется мебельная стяжка

Фото декоративных уголков, которые также повышают эстетичность крепления, представлено ниже.

Изготавливаем струбцину в бытовых условиях

Несложно сделать сварочные приспособления самостоятельно в домашних условиях. Многие мастера считают, что различные приспособления, используемые для удобства выполнения сварочных работ, приобретенные в магазине, не отличаются необходимой надежностью. Их лучше изготавливать своими руками.

Для изготовления такого инструмента понадобятся следующие компоненты:

• стальной лист, толщина 9-11 мм;
• гайки – 3 штуки;
• шайба большого диаметра;
• трубопрокатная заготовка, которая должна иметь наружную резьбу, аналогичную резьбе гайки.

Инструкция по изготовлению

Схема изготовления струбцины в бытовых условиях выглядит приблизительно так:

• В первую очередь необходимо вырезать из металлического листа 3 полоски разной длины – 10, 25, 50 см, одинаковой ширины – 4 см.
• Далее подготавливаем 2 пластины прямоугольной формы, которые понадобятся для крепления подвижной детали, упора на статичном участке приспособления.
• Привариваем вспомогатель к основе струбцины. Соединив все перечисленные элементы должны получить Г-образную конструкцию.
• Следующий прямоугольный лист привариваем к меньшей стороне приспособления, шайбы свариваем вместе.
• К подвижному элементу конструкции прикладываем гайки (кладем их «на ребро»). При этом выкручиваемый стержень к основанию струбцины должен быть расположен параллельно.
• Сваривание осуществляется с внешней стороны первого листа прямоугольной формы. А подвижный механизм прикрепляется с внутренней стороны по краям.
• Крайняя стадия изготовления струбцины – привариваем шайбы плашмя к стержню.

Лучшие G-образные струбцины

G-образные модели чаще всего используются при плотницких или слесарных работах. При выборе рекомендуется проверить раму на прочность, а также посмотреть, достаточно ли ширины захвата для проведения нужных работ. Мы провели анализ предложений производителей в этом сегменте и остановилась на 2-х лучших моделях.

Santool 032401-075

Бюджетная надежная струбцина G-образной формы. Корпус из стали покрыт цветным лаком, благодаря чему не боится коррозии. Винт оснащен специальным зажимом, который позволяет надежно закреплять объекты. Крупная червячная резьба ускоряет фиксацию. Конструкция настолько проста, что в ней нечему ломаться. Долгие годы она будет верным помощником при склеивании или обработке деталей. Струбцину удобно закрепить в верстаке или станке во время столярных или слесарных работ.

Достоинства

• Небольшой вес – 190 г;
• Маленький размер;
• Низкая цена (170 рублей);
• Ширина захвата – 7,5 см.

Недостатки

Сложно найти в наличии.

Сибртех 20586

Хорошая струбцина для обхвата толстых брусьев, трубопровода или металлических изделий. Ширина зажима – 15 см. глубина – 8,7 см. Чугунная рама удобно ложится в руку. От струбцины не устаешь даже после нескольких часов работы. Крупная резьба на винте исключает соскальзывание зажимного элемента. Он свободно вращается на шаровом шарнире резьбового штока, позволяет накрепко зафиксировать изделия во время их обработки.

Достоинства

• Долговечность конструкции;
• Мощная степень сжатия;
• Порошковое покрытие рамы;
• Резьбовой шток с защитным цинковым покрытием.

Недостатки

• Цена выше средней (от 600 рублей);
• Большой вес.

Сибртех – чугунная монтажная струбцина для труб, механического крепления деталей при склейке или фиксации заготовок на станках во время столярных и слесарных работ.

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

• Заготовка не съезжает;
• Надежные материалы;
• Глубокий захват;
• Хорошая эргономика.

Недостатки

• Цена выше средней (от 1700 рублей);
• Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

• Невысокая цена (около 500 рублей);
• Закаленная пружина;
• Удобно работать одной рукой;
• Есть в большинстве магазинов;
• Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

• Сильный зажим;
• Толстая удобная рукоять;
• Глубина зажима – 7,5 см;
• Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки – высокая цена.

Как сделать?

Если вы хотите сэкономить, но при этом никак не обойтись без дополнительных «третьих рук», то мы можем предложить вариант самодельной струбцины. Сделать такое приспособление достаточно легко с помощью подручных материалов.

Приготовить нужные материалы и заготовки. Понадобится металлический лист, на котором располагаются стальные трубы длиной 20 сантиметров. Трубы должны быть размещены перпендикулярно друг другу и после этого сварены к листу со всех сторон

Важно внимательно приварить каждую деталь, чтобы обеспечить надежность созданного зажима.

Создать чертеж струбцины. После сварки всех деталей предполагается избавиться от всех ненужных деталей

Следующим действием оставшиеся части труб будут припаяны сверху и снизу к основным. Точно так же придется расположить и кусочки листового металла, но так, чтобы они были параллельны друг другу. Еще одна металлическая труба будет задействована со сквозным отверстием посередине. В дальнейшем эта схема вам пригодится при создании прижима.

Монтируем приспособление и проверяем угол. Обязательно запаситесь необходимыми элементами: болт, несколько гаек, ручка, хомут.Из угла изготовленного треугольника нужно провести так называемую биссектрису. И под таким углом устанавливается труба со сквозным отверстием. После этого в эту дырку нужно прикрепить две гайки и болт. Одна гайка накручивается до прикрепления трубы, а другую сильно зажимают рукой с другого конца. С помощью сварки нужно прикрепить их к изделию.
Болт из этого отверстия должен легко выкрутиться. Далее вам пригодится заранее приготовленная сантиметровая труба, чтобы она могла проходить между параллельно расположенными треугольными металлическими листами.После возьмите профильную трубу размером, как и предыдущая деталь с отверстием примерно один сантиметр. Оденьте гайку на эту П-образную заготовку с небольшим пространством, чтобы шпилька могла легко крутиться. Нужно припаять сначала гайку к шпильке, а позже – кусок сантиметровой трубы к П-образной детали, сделав отверстия на второй частичке.

Следующий шаг – соединение второй и третьей деталей с помощью сварки. Приварите профильную трубу с гайкой с предварительно одетой шпилькой к первой детали.

Получаем готовую струбцину. Можете протестировать приспособление, сделанное своими руками.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

Струбцина своими руками облегчает работу мастеру и экономит его деньги

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Угловая струбцина

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации..   Верстак своими руками – чертежи, принцип построения конструкции

  Верстак своими руками – чертежи, принцип построения конструкции

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

  Самодельный трубогиб, как изготовить в домашних условиях

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Нюансы конструкции

Струбцины выпускаются не только для прямых углов, но и многопрофильные, позволяющие сварку под углами от 30 под 90 градусов. Угловая струбцина сварочная имеет характерные отличия:

1. Губки прижимов имеют большую толщину, если сравнивать с другими аналогами, поэтому сварочный шов не коробит всю конструкцию из-за разницы температур.
2. Прижимные винты делаются из меди или латуни, т. к. брызги расплавленного металла не оседают на резьбе и не могут вывести механизм из строя.
3. Удобное положение, чтобы надежно соединить детали — оптимальный вариант позволяет проварить изделие, зажатое в струбцине, с трёх сторон.
4. Для жесткого закрепления любых деталей на изделие привариваются гайки с заранее вкрученными винтами, что позволяет зафиксировать разные по габаритам конструкции.

Когда надо надежно закрепить заготовки имеющие диаметр более 400 мм, то применяются стапеля.

Е. Т. Бахтияров, образование: ПТУ, специальность: сварщик пятого разряда, опыт работы: с 2004 года: «Струбцины востребованы во время проведения сварочных работ в любом месте, потому что руки у исполнителя заняты, а детали или заготовки должны надежно и весьма жестко закрепляться под оптимальным углом».

Виды струбцин

Сегодня, такой инструмент может производиться из различных материалов в нескольких вариациях. Обычно изготовление струбцины требует наличия дерева либо металла. При установке указанного приспособления в нужное место, можно не держать отдельные детали, а полноценно работать с прочими инструментами.

Самодельные струбцины

Самый простой вариант столярной струбцины предполагает наличие пары подвижных составляющих и рамы для них. Работа инструмента осуществляется посредством дополнительных зажимов и рычагов. С помощью которых выбирается сила, детали сжимаются и происходит их фиксация.

Еще присутствуют и быстрозажимные конструкции, представляющие рычажный тип. Это специализированные зажимы.

Особенность их состоит в том, что зажимание происходит мгновенно, но для этого потребуется приложить определенную силу.

Существуют разновидности столярных струбцин. В зависимости от установленного в них механизма и его особенностей они бывают:

• Угловые конструкции.
• Винтовые установки.
• Быстрозажимные устройства.
• Монтажные конструкции.
• Ручные струбцины.

Инструкция по изготовлению струбцины из дерева: подробное описание

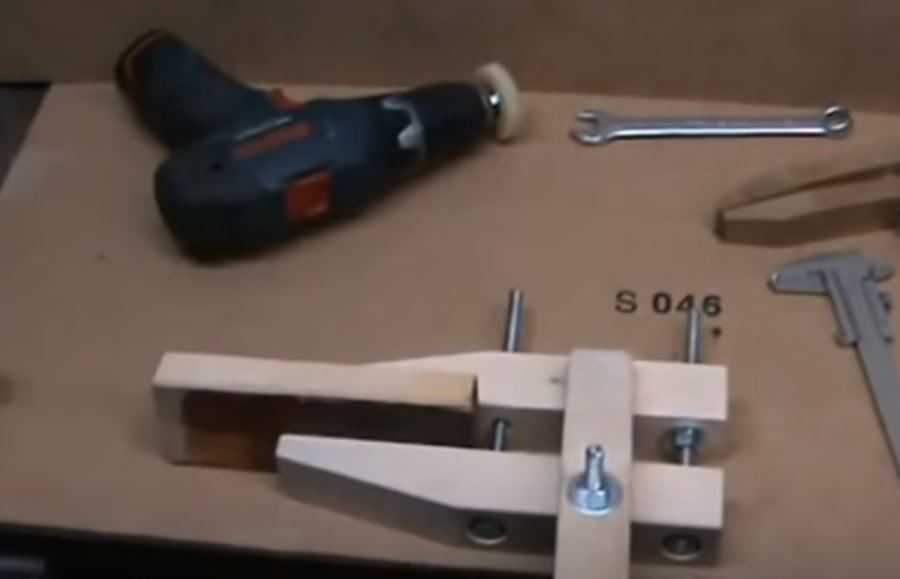

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Ножницы по металлу ручные виды и как правильно выбрать

Ударная отвертка и неоценимая польза инструмента

Строительный степлер —виды, какие скобы применять и особенности ремонта

Процесс самостоятельного изготовления

Существует несколько вариантов изготовления этих приспособлений своими руками.

Угловая для сборки мебели

Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак, о изготовлении которого можно узнать из данной статьи.

На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.

Столярная струбцина

Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.

Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.

Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.

https://youtube.com/watch?v=ayx-NSjjB8M

Для сварочных работ

Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.

Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты. После этого приступаем к изготовлению по нехитрой схеме:

Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели.
Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков

Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство.
Сборка изделия и крепление. Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек

Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.

Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.
