Грамотная организация пространства внутри тумбы
В основном угловые тумбы используются в целях экономии пространства
Среди альтернативных вариантов использования «внутренностей» тумбы можно выделить следующие:
- хранение корма для животных;
- складирование овощей (в особенности картофеля);
- размещение габаритной посуды.
Все эти вещи можно хранить одновременно, если грамотно использовать принцип эргономичности. Для этого и предназначены специальные конструкции. Все необходимые вещи, к примеру, удобно размещать на открытых полках, расположенных непосредственно под мойкой. На ней можно красиво расставить декоративную посуду и модные дизайнерские вещицы: свечи, фигурки, кашпо и т.д.
Выдвижные контейнеры для хранения в тумбе под мойкой
Мусорное ведро в тумбе под мойкой – довольно распространенный вариант
Удобным современным местом для хранения мелочей являются выдвижные отсеки под тумбой. Их наличие перенесет вашу кухню в разряд элитных.
Этот вариант обладает существенным преимуществом перед аналогами – эргономичностью организации пространства внутри тумбы. Что достигается благодаря отсутствию необходимости залезать в ящик с головой в поисках необходимой вещи. Кроме того, такой способ хранения оптимально подходит для размещения крупных вещей.
Организация пространства для мелочей
Так как в такой тумбе располагаются элементы коммуникационных сетей, то хранить в ней крупные предметы сложно. Поэтому обычно здесь содержатся всякие мелочи, а для организации пространства для них применяются разные способы:
- вверху тумбы может делаться откидная дверка, а в открывающемся пространстве хранятся губки или щетки;
- прикрепление к дверке изделия небольших по размеру полочек, которые предназначаются для хранения маленьких кухонных принадлежностей;
- наличие скрытых ящиков или блоков, являющихся выдвижными и вместительными, поэтому здесь могут располагаться даже продукты.
Таким образом, тумбочки для раковины на кухню могут быть представлены в многочисленных видах. Они создаются из сосны или иных материалов, а также имеют разные размеры, формы и стоимость. Выбор зависит от имеющегося кухонного гарнитура, пожеланий пользователей и их финансовых возможностей. Конструкция должна хорошо вписываться в помещение, а также обязана быть удобной для постоянного применения.
Разновидности
На строительном рынке можно найти несколько разновидностей тумб для мойки. Все существующие модели различаются между собой по размерам, форме. Для их изготовления используются разные материалы.
Самыми популярными считаются изделия эконом класса
При выборе таких моделей нужно обращать внимание на показатели прочности и долговечности, материал изготовления, устойчивость к воздействию влаги. Лучше отдавать предпочтение мебели от известных производителей. Существует несколько вариантов тумб для кухонной раковины:
Существует несколько вариантов тумб для кухонной раковины:
- Модели квадратной или прямоугольной формы. Главным недостатком прямых тумб считается то, что их невозможно установить в угловой части помещения. Мебель подбирается по габаритам раковины. Самыми популярными размерами считаются 50х50; 50х60; 60х60, а также 60х80 см. Мебель оснащается выдвижными ящичками и дополнительными полочками, которые используются для хранения посуды и средств бытовой химии. Здесь можно устроить отсек для овощей и фруктов.

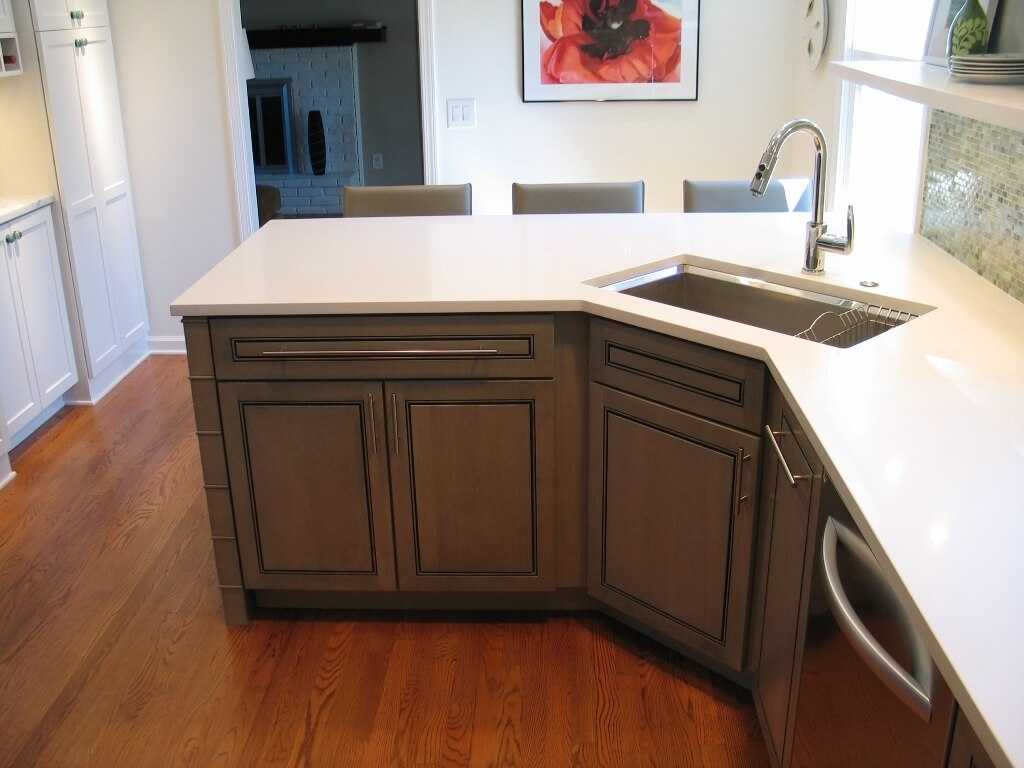

- Угловая тумба под мойку для кухни прислоняется к стене и столешнице в угловой части помещения. Боковые стенки размещаются под прямым углом относительно друг друга. Такие модели позволяют сэкономить полезное пространство в небольших кухнях. Форма подставки может быть самой разнообразной: треугольной, прямоугольной или Г-образной.
- Тумбы трапециевидной формы считаются самыми вместительными. Такая мебель имеет несколько дверей. Внутреннее пространство гарнитура разделено на несколько отсеков, которые используются для хранения крупных предметов и мелких вещей. Трапециевидные модели подставок для раковины отличаются большими размерами.
- Многогранная кухонная мебель изготавливается по индивидуальному заказу. Такие тумбы имеют различную форму, но самыми востребованными среди пользователей являются асимметричные модели, которые способны украсить любой интерьер.
Габариты модуля раковины зависят от размеров другой мебели и площади кухни. Стандартная ширина изделия 50, 60 или 80 см, глубина – 60 см. При подборе раковины накладного типа и подстолья необходимо следить за тем, чтобы эти элементы хорошо совмещались друг с другом – мойка должна входить в тумбу.
Прямые
Популярностью у потребителей пользуются угловые и прямые модели тумбочек. Основными достоинствами прямых конструкций считаются:
- Большой ассортимент мебели, разной по размерам. Такие изделия имеют несколько дверок и выдвижных ящиков.
- В прямых тумбах могут использоваться различные дополнительные механизмы и декоративные элементы, которые повышают комфорт и улучшают внешний вид изделия. К таким деталям относятся колёсики, рейлинги, выдвижные ящики.
- Удобство в использовании и практичность. Здесь можно хранить много различных предметов.
- Тумба является надёжной и долговечной.
- Минимальная стоимость.
Самыми дешёвыми считаются изделия из сосны. Такой материал необходимо пропитать антисептиками и другими составами, которые повышают устойчивость изделия к воздействию влаги.
Угловые
Угловой кухонный стол под мойку идеальной подойдёт для размещения в небольших помещениях. Этот элемент мебели помогает рационально распределить свободное пространство. Изделия изготавливают из пластика, ДСП, древесного массива. Такая конструкция отличается от предыдущего варианта по следующим признакам:
- Трапециевидная или L-образная форма. Последние тумбы чаще всего используются под металлическую мойку с защитным покрытием из нержавейки. Тумбы с трапециевидными габаритами применяются для раковин специфической формы.
- Они хорошо вписываются в дизайн маленькой кухни. Такие изделия прекрасно смотрятся на фоне разных кухонных гарнитуров, они эргономичнее прямых вариантов.
- Угловые тумбы считаются более практичными в применении.
- Такие модели имеют различные технические характеристики (прочность и долговечность). Это зависит от вида используемого материала.
- Стоимость указанных элементов гораздо выше, чем у прямых моделей из других материалов.
Особенности конструкции углового шкафа для кухни

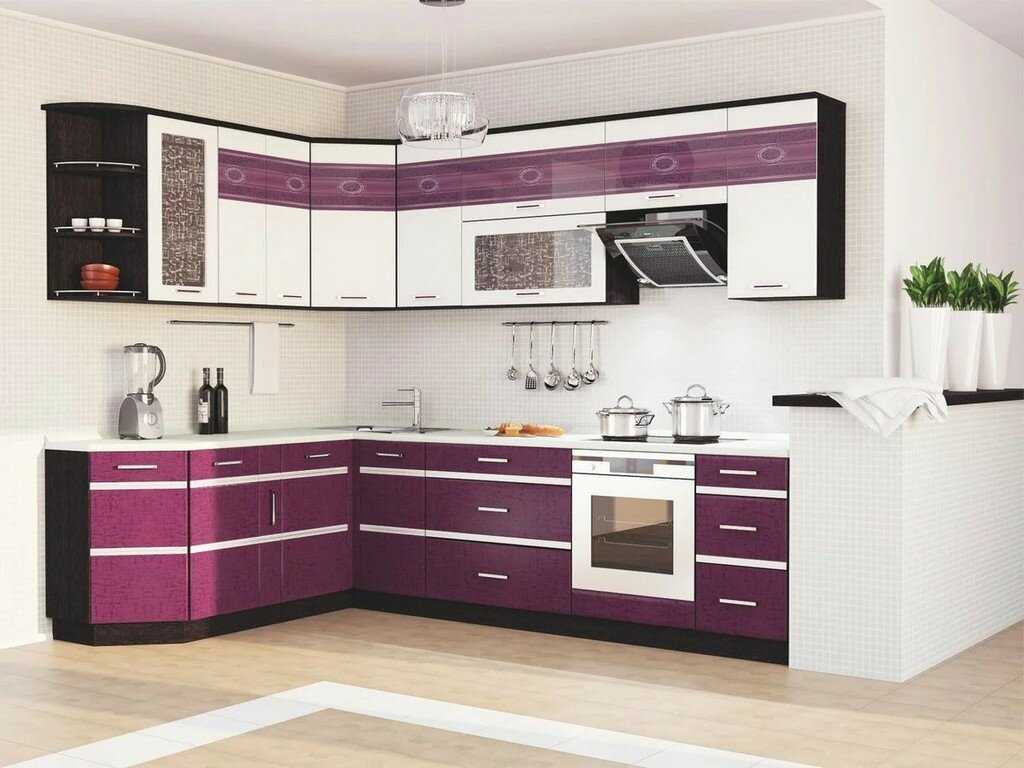

Зачастую площадь стандартной кухни предполагает проектирование г-образного гарнитура. Эта конструкция позволяет максимально продуктивно использовать рабочую площадь кухни, и предусмотреть наиболее удобные варианты расположения шкафов и полок.
Одним из самых эффективных способ организации пространства считается угловой шкаф на кухню. При правильном подходе к его внутренней конструкции, такой модуль будет незаменимым решением для хранения посуды, продуктов или кухонной техники.
Сейчас на рынке большой выбор вариантов мебели для кухни. Покупатель может выбрать дизайн, цвет, материал на свой вкус.
Система хранения
Продумать хранение в угловой тумбе очень важно, поскольку не всегда есть возможность дотянуться до самых потаенных уголочков, а поместить туда как можно больше очень хочется. Для этого производители разрабатывают все больше и больше интересных идей, например:

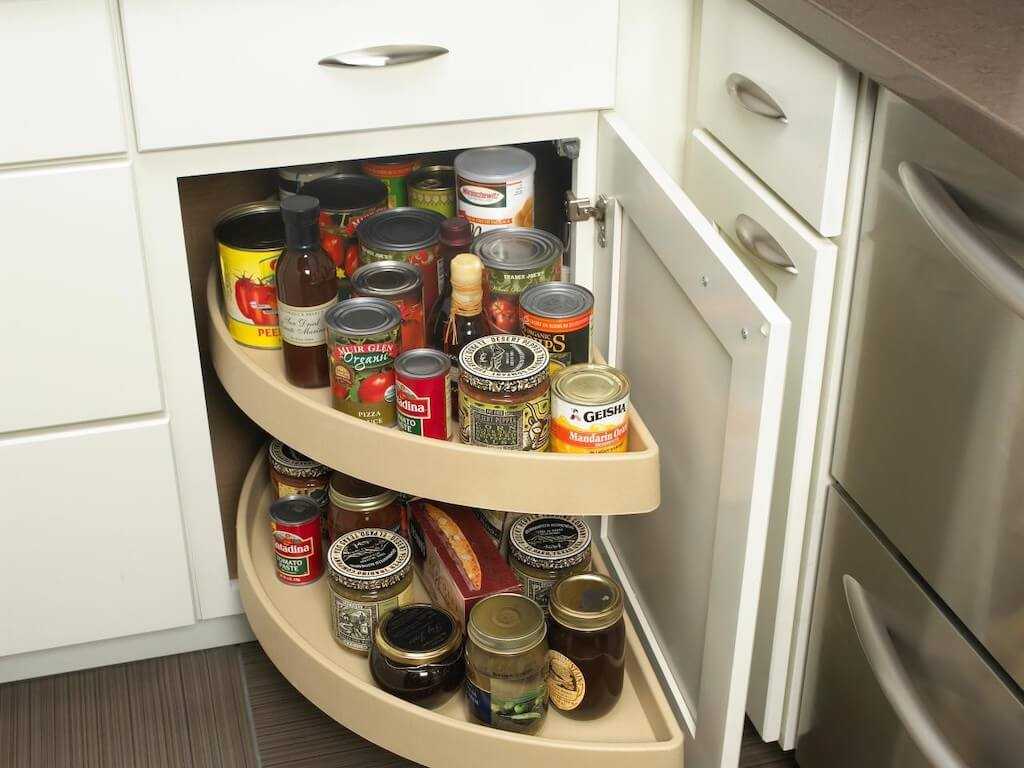

- поворотные корзины и карусели — подойдут как для хранения мелочей, так и крупной посуды, максимально функциональны;
- выдвижные ящики — в угловых шкафах их выполняют П-образными, чтобы не повредить коммуникации. Пригодятся для хранения мелких предметов и текстиля;
- различные полки и держатели — удобно делят пространство на несколько зон. Например, бытовая химия — отдельно, а пакет с пакетами — отдельно.
Но при этом не стоит забывать, что необходимо разместить проводку к мойке, возможно, коммуникации фильтра и измельчителя. Даже расположение мусорного ведра стоит учитывать.
Что можно хранить под мойкой помимо мусорного ведра?
- Различные предметы вроде картофеля, корма для животных или большие кастрюли с противнями.
- Если стиралка находится на кухне, то место под мойкой будет отличным складом для порошков, кондиционеров и прочей бытовой химии. В этом случае можно присмотреться к системам хранения ИКЕА — они позволяют сложить большое количество вещей максимально компактно.
- Технику — пылесос, утюг.
- Можно спрятать и более сложные вещи — измельчитель отходов, фильтры, водонагреватель. Так подобные системы будут максимально оптимизированы, а также легкодоступны для замены или ремонта.
При желании максимально упростить себе жизнь, можно задуматься о выкатных системах. Сетчатые корзины, которые можно выкатывать, потянув за ручку, пользуются невероятной популярностью. Причина проста — это очень удобно, ведь больше не приходится лезть внутрь шкафа, роняя все остальные вещи.
Пространство под мойкой можно оставить свободным или встроить туда технику. Например, небольшую посудомоечную или стиральную машину. Первый вариант не совсем практичен, поскольку будет неудобно споласкивать посуду и затем сразу же ставить ее в машинку, но если кухня совсем маленькая, можно рассмотреть и этот вариант.
Угловое соединение в кухне. Эффективное использование пространства под мойкой
Watch this video on YouTube
Выбор мойки
Выбор подходящей мойки стоит начать с варианта ее установки.
| Накладная | Самый простой, но при этом редко встречающийся вариант именно для углового расположения. Такая мойка занимает все пространство над тумбой, поэтому столешница не потребуется. |
| Врезная | Самый популярный вариант. В столешнице вырезается отверстие, в которое вставляется мойка. Держится она за счет бортиков, которые лежат на столешнице, а также с помощью специальных креплений. Большее разнообразие таких раковин позволяет подобрать идеальную модель под любой интерьер. |
| Интегрированная | Как таковой мойки, тут нет, поскольку она представляет собой углубление в столешнице. Редкий, но очень эффектный вариант. |
| Подстольная | Самый сложный вариант — мойка устанавливается под столешницу. Монтаж настолько сложен, что необходим профессионал, поскольку требуется рассчитать все буквально до миллиметра. К тому же такая мойка и стоит дорого. |
После того, как выбран тип установки мойки, лучше определиться с ее формой. Варианта три:
- круглая — стандартный вариант с диаметром в 50 или 60 сантиметров. Вместительны, удобны, не надо вычищать углы;
- прямая (прямоугольная или квадратная) — стандартный размер угловых раковин 60 на 80 см, но встречаются и другие. Объемна, пригодится большой семье;
- нестандартной формы — часто используются в качестве угловых моек, так как нестандартная форма позволяет оптимально использовать пространство.
Стоит подумать и об оснащении кухонной раковины. Классикой является мойка, представляющая собой одиночную чащу.
Если позволяет пространство, то можно выбрать и многосекционное изделие — с двумя или даже тремя чашами. Это очень практичное решение, поскольку пока в одной чаше моется посуда, в другой можно что-то размораживать или замачивать.
Для подобной цели сгодятся крылья — боковые рифленные поверхности, выполненные из того же материала, что и мойка. Чаще всего, они также используются для разморозки продуктов или сушки посуды.

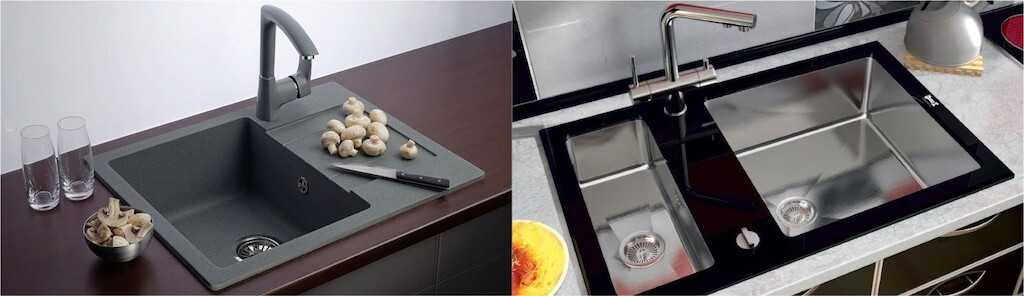

Последним, но не по значению, выбором будет материал мойки. Их много, но чаще всего используют:
- Нержавеющую сталь — бюджетный, но очень практичный материал, который не боится бытовой химии, перепада температур. Но есть и недостаток — шум при падении воды.
- Искусственный камень — эффектный вариант, который не создает шум, при этом, так же практичен, как и нержавейка.
Можно встретить мойки из натурального камня, керамики, фарфора и даже дерева, но все эти варианты дорогостоящие и вовсе не практичные.
Угловая тумба под мойку для кухни: составные элементы
И та и другая угловая тумба для мойки на кухню собирается примерно из одних и тех же элементов – различия заключаются только в форме, размерах и количестве составных элементов. Разбираться с этими дощечками нужно однозначно, так как именно с ними и придется работать – то есть проектировать их под габариты своего помещения и впоследствии собирать в одно цельное изделие. Итак, стандартная тумба под мойку, или, как еще называют эту конструкцию, подстолье, состоит из следующих элементов.
Дно – изготавливается в единственном экземпляре. В зависимости от типа тумбы, может иметь угловой вид или представлять собой прямоугольник с одним срезанным углом. Именно с этого элемента все и начинается – он задает габариты изделия в целом и дает старт сборки тумбы. Оклейка кромочной лентой производится либо по срезанному углу, либо по двум торцам, прилегающим к внутреннему углу.
Боковины – как правило, в количестве двух штук. Не больше и не меньше – они обуславливают высоту тумбы. Эти детали торцуются кромкой только по одной длинной стороне – с лица. Этот момент стоит усвоить раз и навсегда, а именно кромочной лентой оклеиваются только те части ДСП, которые остаются на виду.
Задняя стенка или угловой элемент. Задняя стенка делается с той стороны тумбочки, с которой в нее будут заводиться водопроводные коммуникации. Если они будут заходить в нее с двух сторон (бывает и такое), то используется угловой элемент – скрученные друг с другом полоски ДСП шириной 100мм. Одну из них нужно будет оклеить кромкой с двух сторон, а другую с одной – этот элемент не виден, но кромка убережет его от преждевременного разбухания под воздействием влаги, которой под мойкой может оказаться немало.
Связи – лицевая и задняя. Они связывают друг с другом верхние части мебели – это, опять-таки, полоски ДСП шириной 50-80мм, оклеенные кромкой по одной длинной стороне. Их количество обусловлено типом тумбы – в изделии со скошенным углом используется одна лицевая и одна или две задние (две нужны в случае с угловым элементом). В настоящей угловой тумбе применяются две лицевых связи и одна или две задние.
Дверка – одна или две. Здесь все понятно и без слов – если изготавливается из ДСП, то оклеивается кромкой со всех сторон
Очень важно правильно рассчитать размер дверок, в частности, ширину. Важны миллиметры – в учет берется и толщина кромочной ленты, и зазор между соседними дверками.
Посмотреть принцип сборки всех этих дощечек можно в этом видеоролике.
Кроме всего прочего, не следует забывать и о вспомогательных изделиях – например, о декоративной планке, с помощью которой придется закрывать расстояние между полом и тумбочкой. Она надевается на ножки (их тоже понадобится приобрести) с помощью специальных клипс. Не следует забывать про ручки, конфирматы и штифты, необходимые для сборки тумбы, саморезы, петли, доводчики и прочие вещи. Их, конечно, можно купить и позже, но лучше иметь все сразу, так как в процессе сборки тумбы отвлекаться нельзя.
Примеры кухонных гарнитуров с размерами ↑
Построение и проектирование кухни всегда отталкивается от габаритных размеров помещения. После того, как на чертеже уже размещены все стратегические объекты (трубы, розетки, выступы и пр.), можно приступать к расположению шкафов под бытовую технику. Далее следует размещать стандартную мебель, и только затем – нестандартные конструкции.
Готовые проекты прямых кухонь ↑
Разрабатывая собственный чертеж кухни, можно опираться на готовые проекты кухонь с размерами, соотнося при этом реальные габариты помещения с указанными в эскизе.
Стандартный кухонный гарнитур с размерами:
Чертеж прямой кухни с нестандартными шкафами:
Варианты чертежей угловых гарнитуров ↑
Чертеж угловой кухни рекомендуется начинать прорисовывать с нижнего углового шкафа. Далее расставляют мебель с бытовой техникой, а потом рассчитывают нестандартные тумбы.
Стандартная угловая кухня с размерами:
Стандартная угловая кухня с размерами
Проектирование кухни с трапециевидным угловым элементом:
Проектирование кухни
Чертежи угловой кухни нестандартного размера:
Деталировка основных кухонных шкафов: чертежи и размеры
Важно!
- Расчет деталировки производится с учетом толщины ДСП.
- Стандартная толщина ЛДСП для изготовления кухонной мебели – 16 и 18 мм.
- Нижние кухонные ящики устанавливаются на регулируемые опоры высотой 10 см.
- Опорную планку (нижний цоколь) рекомендовано изготавливать цельной – неразрывной под весь кухонный гарнитур.
- Приведенные ниже деталировка и чертежи кухни рассчитаны под ДСП 16 и столешницу 28 мм.
- Высота нижнего яруса – 850 мм с учетом столешницы, верхнего – 720 мм.
Шкаф под встраиваемую духовку ↑
Чертеж тумбы: 600х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1 |
| Нижний цоколь | 100х600 | 1 |
Тумба под мойку ↑
Ширина тумбы варьируется в зависимости от длины мойки.
Чертеж кухонного шкафа под мойку 800 мм
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х768 | 1 |
| Верхний цоколь (поддерживающая царга, планка) | 80х768 | 2 |
| Нижний цоколь | 100х800 | 1 |
Шкафчик с выдвижными ящиками ↑
Ширина варьируется согласно обусловленным размерам помещения или пожеланиям заказчика.
Эскиз тумбы с 4-мя выдвижными ящиками, размер 400х500
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х368 | 1 |
| Боковые планки выдвижного ящика | 140х500 | 16 |
| Нижний цоколь | 100х400 | 1 |
Нижняя тумба с распашными фасадами ↑
Размер можно варьировать по ширине в пределах 300…1000 мм.
Чертеж кухонного шкафа с двумя дверками, ширина 600
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно | 500х568 | 1 |
| Полка | 500х568 | 1-2 |
| Нижний цоколь | 100х600 | 1 |
Угловой шкафчик: два варианта ↑
Эскиз Г-образной угловой секции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 90⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 90⁰ | 1 |
| Нижний цоколь | 100х420 | 2 |
| Вертикальный цоколь | 100х806 | 2 |
Чертеж нижней угловой тумбы в форме трапеции 900х900
| Наименование детали | Габариты | Количество |
| Бок | 500х722 | 2 |
| Дно, крыша (тумба под мойку изготавливается без крыши) | 884х884с зарезкой под угол 45⁰ | 2 |
| Полка (в тумбе под угловую мойку полка отсутствует) | 884х884с зарезкой под угол 45⁰ | 1 |
| Нижний цоколь | 100х600(обрезать «по месту») | 1 |
| Вертикальный цоколь | 150х806 | 1 |
Шкаф под телескопическую вытяжку ↑
Ширина шкафа варьируется в зависимости от ширины вытяжки, высота рассчитывается относительно размеров,рекомендованных производителем бытовой техники.
Проект навесного кухонного шкафчика под стандартную телескопическую вытяжку 600 мм
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша | 300х568(вырез под гофру) | 1 |
| Полка | 300х568(вырез под гофру) | 1 |
Навесной шкафчик с распашными фасадами ↑
Чертеж верхнего ящика с распашными фасадами 800х720
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 300х768 | 2 |
| Полка (отсутствует в шкафу с сушкой под посуду) | 300х768 | 1-2 |
Навесной угловой шкафчик: два варианта ↑
Чертеж углового Г-образного шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 90⁰ | 2 |
| Полка | 584х584с зарезкой под угол 90⁰ | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Эскиз трапециевидного углового верхнего шкафа 600х600
| Наименование детали | Габариты | Количество |
| Бок | 300х720 | 2 |
| Крыша, дно | 584х584с зарезкой под угол 45⁰ | 2 |
| Полка | 584х584с зарезкой под угол 45⁰ | 1-2 |
| Стягивающий вертикальный цоколь | 150 х 688 | 1 |
Конфигурации дверей
Внешнее оформление и дизайн шкафа с мойкой зависит от того, какие дверцы установлены в конструкции. Выделяют такие конфигурации:
- Двухдверные – такой вариант используется, если ширина одной секции шкафчика составляет более 60 см. Удобство заключается в более свободном доступе – можно без проблем взять предметы, которые хранятся в глубине шкафа.
- Однодверные – применяются, если ширина секции менее 50 см. Не всегда удобны, так как дверь открывается в одну сторону, что может создавать дискомфорт при использовании соседних шкафов. Гарнитуры с такими дверцами считаются классическими.
- Раздвижные – такую конфигурацию оценят по достоинству владельцы компактных кухонь. Для открытия двери не требуется место, так как створка ездит по специальному рельсу. Раздвижные двери открываются от центра в разные стороны шкафа.
- Двойные двери на шарнирах – такой тип используется в угловых шкафчиках. Чтобы обеспечить максимальный доступ внутрь, изготавливается 2 двери, которые соединены между собой. Они монтируются на шарниры и открываются с помощью ручки, расположенной на одной из дверей.
- Выдвижные ящики – в качестве фасада можно использовать не дверцы, а ящики. Тогда верхние элементы будут иметь п-образное дно, чтобы обогнуть сифон раковины. Нижние ящики выполняются по стандартной схеме в зависимости от размеров.
- Комбинированные – такая конфигурация предусматривает наличие ящиков и створок. Это удобно, когда нужно разместить в верхнем отделе предметы для быстрого использования, например, столовые приборы.
Размеры кухонных шкафов, стандарты в зависимости от типа конструкции
Неизменной классикой остаются откидные двери. Такой вариант выбирает большинство владельцев кухонных гарнитуров за удобство применения и быстроту ремонта в случае поломки механизмов.
Двухдверные
Однодверные
Раздвижные
Двойные двери на шарнирах
Выдвижные ящики
Комбинированные
Откидные двери
Тонкости переноса мойки
При перепланировке кухни необходимо учесть также все тонкости переноса точки водозабора. Наибольшего внимания требует удлинение канализационного трубопровода. По правилам укладки, система слива должна располагаться под уклоном. Это условие необходимо соблюдать во избежание возникновения засоров. При установке сливная труба должна быть приподнята на 3-5 см над уровнем пола на каждый погонный метр переноса.
Внимание! Продумайте заранее варианты установки водопровода и системы отведения стоков, проблемы с их работой могут надолго заморозить функциональность всей кухни
Дизайн чаши
Если опустить функциональные свойства раковины (размер, глубина и т.п.), и остановиться исключительно на эстетической составляющей, остаются четыре фактора, влияющие на выбор угловой чаши:
- Форма мойки (прямоугольная, круглая, трапециевидная).
- Способ установки (накладная или встраиваемая).
- Цвет.
- Материал (искусственный камень, нержавеющая сталь и т.д.)
У каждого свое представление об «идеальной» мойке. Одному нравится прямоугольная из нержавейки, а другому — круглая из керамогранита. У любого варианта при желании можно найти как достоинства, так и недостатки. Поэтому, подходящий дизайн мойки каждый выбирает самостоятельно, исходя из общих особенностей интерьера, индивидуальных предпочтений и собственного бюджета.
Виды шкафов на кухню
Современный гарнитур для стандартной кухни предполагает наличие двух ярусов: в нижнем предпочтение отдается размещению бытовой техники, тяжелой посуде и чистящим средствам, а верхние шкафы и полки традиционно занимают продукты, сервировочная посуда и элементы декора. Существует несколько видов шкафов.
Существует несколько разновидностей угловых шкафов для размещения на кухне.
Навесной
Шкафы, крепящиеся к стене, могут быть открытого и закрытого типа. Дверцы, открывающиеся вертикально или горизонтально, а также открытые полки помогут организовать верхнее пространство кухни. В случае если площадь не большая, навесной ярус является совершенно необходимым, а для просторных кухонь не является таковым.
Навесные шкафы на кухне отлично дополняют интерьер и помогают разгрузить пространство на кухне.
Напольный
Нижний ярус, включающий “кухонный треугольник”, нередко укомплектовывается посудомойкой или стиральной машиной. Для формирования комфортной рабочей зоны, напольные шкафы рекомендуется оснастить выдвижными ящиками разной глубины, а в раскрывных шкафах сделать полки.
Нижний ярус кухонного гарнитура состоит из напольных шкафов.
Под мойку
Конструкция шкафа под раковину подразумевает свободное пространство и открытый доступ для водопроводных труб. Нередко именно этот сектор используется для хранения моющих средств, а сама тумба располагается между холодильником и плитой, но так, чтобы по обеим сторонам мойки было рабочее пространство.
Шкафы и тумбочки под мойку изготавливаются специально по размерам мойки.
Угловой
Шкафы, считающиеся одними из наиболее вместительных, но требующие грамотного проекта – угловые. При небрежном отношении к угловому пространству, эта зона становится неудобной в эксплуатации и ведет к формированию постоянного беспорядка из-за своей трудной доступности. Именно этот кухонный отсек стоит планировать как можно более тщательно.
Угловые конструкции способны значительно сэкономить пространство на кухне.
Чертежи нижних угловых кухонных шкафов
В кухнях при проектировании гарнитура используются три вида угловых кухонных шкафов-тумб. Приведу типовые схемы и чертежи конструкции. Она может изменяться в большую и меньшую сторону. При уменьшении в обязательном порядке учитывается ширина получаемого на выходе фасада – от этого зависит доступ к внутреннему пространству шкафа.
Чертеж прямого углового кухонного шкафа
Самый компактный размер углового кухонного шкафа именно у этого вида. Он представляет собой типовую тумбу с одним «заглушенным» фасадом-фальшпанелью и нащельником, для возможности «приставить» к нему под углом еще один модуль. По аналогии с обычными неугловыми модулями, планки для крепежа столешницы ставятся плашмя или вертикально, в зависимости от назначения модуля.
Если в угловой кухонный шкаф своими руками планируется врезать мойку, то схема сборки, сам чертеж адаптируется под подвод коммуникаций водоснабжения. Чтобы не делать по месту выпилы во внутренней боковине по месту, можно сразу заложить сборку из узких вертикальных планок. Допустим, следующим образом.
Стандартные размеры углового шкафа – 1000-1050мм в длину при ширине фасада 400-450мм. Заужая столешницу у приставного модуля, например, до 500мм в ширину, можно уменьшить длину до 900-950мм соответственно с сохранением ширины фасада.
Чертеж нижнего углового кухонного шкафа-трансформера
Данный вид углового кухонного шкафа нижнего ряда гарнитура фактически представляет собой объединенную конструкцию выше рассмотренного модуля с приставным. За счет открывающегося «гармошкой» дверцы-трансформера, доступ к внутреннему пространству довольно большой. Поэтому ширину фасадов вполне можно уменьшить до 300-400мм. При этом по габаритам модуль будет занимать место 850х850мм или 950х950мм соответственно. Внутренняя конструкция может быть с одной глухой стенкой или с двумя полыми, со стоевой в виде уголка.
Длинные внутренние планки «выстраиваются» вдоль основной столешницы, чтобы примыкание со стыковочной планкой имело жесткий упор.
Симметричная конструкция – не единственная. В кухне угловой шкаф-трансформер может быть и других размеров, например, 950х750мм. При этом несимметричность достигается не только за счет уменьшения глубины столешницы с одной из сторон.
Нюансы в проектировании:
- При разной ширине фасадов действует правило – узкий крепится к широкому, а не наоборот. Это обусловлено весом – к «тяжелой» дверце присоединяется «легкая». Иначе со временем дверца-трансформер провиснет.
- Будьте внимательны, если планируется использовать фасады с фрезеровкой. Фреза, ее глубина и отступ от края должна позволять врезать петлю-трансформер. Именно по этой причине в узких фасадах обычно не делают фрезу, а оставляют гладкими, без рисунка.
Чертеж нижнего углового кухонного шкафа-трапеции
Визуально модуль нижней тумбы трапецией напоминает корпус навесного углового шкафа и собирается по тому же принципу.
Из-за довольно объемных размеров угловой кухонный шкаф данного вида редко используется в малогабаритных кухнях, поскольку «съедает» много места. Да и внутреннее пространство используется крайне нерационально: без дополнительных приспособлений в виде выдвижных корзин, ведер редко удается задействовать более 20% свободного места внутри. Это некритично, когда кухня довольно большая и нет нужды задействовать каждый сантиметр для хранения.
Угловой шкаф-мойка трапеция хорошо смотрится со столешницей из искусственного камня с гнутым фасадом.
Если планируется использовать бюджетный вариант – пластиковую столешницу, придется смириться с двумя-тремя стыками. А между тем, в предыдущих рассмотренных вариантах угловых модулей, стык будет всего один.
Количество стыков столешницы зависит от изначальных возможностей производства. Если используются готовый постформинг шириной 600 мм, то их будет три. Если производитель имеет возможность предложить изготовление столешницы пятиугольной формы, соответствующей габаритам тумбы-трапеции, то два.
Нередко при постформинге реализуют конструкцию с подиумом, уходя тем самым от шва-стыка за мойкой.
Виды и правила выбора кухонных моек для угловых тумб
Выбрать кухонный угловой шкаф под мойку — это только половина дела
Важно, чтобы и сама раковина была надежной и удобной в использовании
При выборе мойки обратите внимание: на:
- способ монтажа;
- форму и размер раковины;
- оснащение, количество секций;
- материал, из которого сделана мойка.
Способы монтажа угловой кухонной мойки
В зависимости от способа монтажа мойки бывают:
- накладные — самый простой метод: раковину устанавливают в специальное углубление с бортиками. При этом размер мойки должен точно совпадать с параметрами мебели;
- врезные — мойка помещается в предварительно вырезанное отверстие, соответствующее ее размерам. Стыки между корпусом мебели и раковиной закрывают прокладкой из резинового уплотнителя или силикона;
- подстольные — вариант накладной мойки, в котором чаша устанавливается не сверху, а снизу столешницы и поддерживается специальной конструкцией;
- интегрированные — это самый дорогой, качественный и надежный способ монтажа, при котором раковина и столешница изготавливаются из одного материала и составляют единое целое. В таком комплекте нет зазоров и стыков. Из-за высокой стоимости такие изделия делают по индивидуальному заказу.
Формы и размеры кухонных моек для углового шкафа
Традиционные размеры моек составляют:
- 50х50 см;
- 40х50 см;
- 50х60 см;
- 60х60 см.
Их глубина может варьироваться от 15 до 25 см. Если на кухне нет посудомоечной машины, лучше всего выбирать изделие поглубже — от 16 см., в нем удобнее мыть высокие кастрюли, тарелки и другие емкости.
Многие производители предлагают раковины и нестандартных размеров, правда мебель под них придется делать под заказ.
Форму раковины выбирают, исходя из личных предпочтений. Современные мойки могут быть квадратными, прямоугольными, овальным, круглыми и даже ассиметричными. Но практичнее всего оказались прямоугольные и квадратные варианты со сглаженными углами — в них можно мыть практически любую посуду. Не рекомендуется приобретать раковину с острыми внутреними краями — там будет скапливаться грязь, которую тяжело отмыть.
Оснащение кухонных моек
Большинство хозяек привыкло к классической одиночной чаше. Если позволяет площадь, можно использовать многосекционную мойку — конструкцию с двумя и более отделениями. Она позволяет выполнять сразу несколько действий. Например, одновременно мыть посуду и фрукты, размораживать продукты и хранить аксессуары.
Количество чаш обычно составляет не более пяти, чаще всего встречается вариант с двумя отделами.
Хорошо, если мойки будет оснащена специальными крыльями — боковыми рифлеными поверхностями для сушки посуды.
Из чего изготавливают угловые мойки
Обратите внимание и на материал изделия. Для производства кухонных моек чаще всего применяют:
- нержавеющую сталь — материал эконом-класса, отличающийся высокими эксплуатационными характеристиками. Единственный недостаток — шум при мытье;
- искусственный камень — изделия из него долговечны, не издают шума и смотрятся эффектно;
- натуральный камень — очень дорогой и тяжелый материал. Используется в основном для создания люкс-интерьеров по индивидуальным заказам.
Существуют мойки из фарфора, керамики и даже дерева, но все они стоят дорого и не отличаются практичностью.
Размеры и форма изделия
Шкафы бывают разной формы, от этого зависят их габариты. Размер шкафчика определяется типом мойки, которая в него устанавливается. Чтобы подобрать подходящий размер шкафа, необходимо учитывать следующие параметры:
- Площадь помещения. Если кухня небольшая, то подходящей шириной такой мебели будет 45 см. В малогабаритных кухнях не стоит делать слишком глубокий шкаф, чтобы не забирать пространство, поэтому 45-50 см глубины будут наиболее актуальными. Высота мебели подбирается исходя из роста пользователя, чаще это до 90 см.
- Встраиваемый набор техники. Если предполагается уместить под мойку технику, то при учете размеров шкафа отталкиваются от ее параметров. Допустим, посудомоечные машины имеют ширину 45-60 см, габариты шкафа должны быть немного шире, чтобы осталось место под монтаж.
- Размер раковины. Мойка бывает круглой, овальной или квадратной. Исходя из этого подбирается ширина каркаса тумбы.
