Телескопические направляющие для выдвижных ящиков

Фанера: достоинства и недостатки материала

Конечно, для начала нужно понять, почему для изготовления ящиков мы выбираем именно фанеру, ведь их можно сделать из множества других не менее практичных материалов, например:

• металла;
• картона;
• дерева;
• пластмассы и т.д.

Отвечаем: именно с фанерой легче всего работать. Конечно, она не будет служить вам так долго, как металл, однако, и сварочный инструмент для создания ящика не понадобится. Картон же, например, не даст нужной нам устойчивости к повреждениям, и уж тем более не имеет он столь же солидных, сколь у фанеры, декоративных качеств.

Ящик из фанеры с металлическими уголками

Кроме того, если вы зададите аналогичный вопрос мастерам, чья деятельность связана с изготовлением мебели, то они наверняка вас заверят, что фанера – самый податливый и благодарный для работы материал, обладающий массой достоинств, хотя, разумеется, и у него можно обнаружить недостатки. В нижеследующей таблице мы раскрыли эту тему более подробно.

Таблица 1. Преимущества фанеры.

Параметр	Описание
Прочность	Один пласт фанеры состоит из нескольких слоев дерева, наложенных друг на друга перпендикулярно. Такая выкладка позволяет перекрыть все изъяны полотна, придав ему максимальную прочность. Получается, что фанера куда более надежна, чем, например, пластик или тонкая древесина. Эксплуатационные характеристики мебели, изготовленной из данного материала, позволяют использовать ее снова и снова на протяжении 10-15 лет минимум, а при бережном обращении и дольше.
Низкая стоимость	Производство данного материала в промышленных масштабах обходится компаниям недорого. Кроме того, от сырья, используемого для создания фанеры, практически не остается отходов, поэтому, окончательная стоимость закупаемой фанеры также является доступной любому кошельку.
Универсальность использования	Искомый материал можно использовать для изготовления практически любых предметов мебели, так как благодаря своей структуре, он:легко режется; не крошится. Вопреки ожиданиям, фанера весьма пластична, и поэтому работать с листами материала, без страха нарушить неосторожными действиями его целостность, могут даже новички в области изготовления мебели.
Широкий ассортимент	Казалось бы, листы из фанеры отличаются только толщиной, которая может составлять от 2 до 30 миллиметров, однако, на деле в составе каждого пласта имеете разное количество слоев шпона. Если посмотреть на лист сбоку, то их можно увидеть невооруженным глазом. Чем больше слоев – тем прочнее и тоще фанера. Соответственно, выбирать конкретные листы вы будете исходя из того, какая цель стоит перед вами сейчас: изготовить ящик, стул, стол и т.д.
Эксплуатационные характеристики	При всем том, что фанера – материал очень крепкий и устойчивый к повреждениям, его весовые показатели весьма малы. Поэтому, с ним легко обращаться, как и с изготовленными из него предметами. Фанера не изнашивается десятки лет, так как изделия из нее получаются весьма гибкими, и их не так-то просто сломать.

Фанера может быть очень прочной

Таблица 2. Недостатки фанеры.

Параметр	Описание
Чувствительность к уровню влажности в воздухе	Несмотря на то, что фанера устойчива к воде, попадающей на ее поверхность (во многом потому, что перед использованием она также обрабатывается лаками и специальными водоотталкивающими составами), она проявляет повышенную чувствительность к изменению уровня влажности в воздухе. Так, ее нельзя ставить в слишком влажное место, так как она станет отсыревать и гнить. Но и в помещении, где беспрерывно на всю мощность работают батареи, ее также оставлять нельзя, так как она будет трескаться. Впрочем, использование герметиков, лака и смолы, полученной путем поликонденсации фенолов, можно замедлить ее износ даже при использовании в неподходящих условиях.
Продажа в виде пластов со стандартными параметрами	В магазинах фанера реализуется в виде листов стандартного размера, величина которых составляет 1,525*1,525 миллиметров. Именно поэтому, даже если вы хотите изготовить ящичек самых скромных размеров, вам придется закупить сразу огромный лист. Кроме того, минимальная толщина фанеры составляет 2 миллиметра, более тонких листов нет, с этим также придется считаться, и мастерить из данного материала предметы хотя бы средней величины.

Фанерные листы

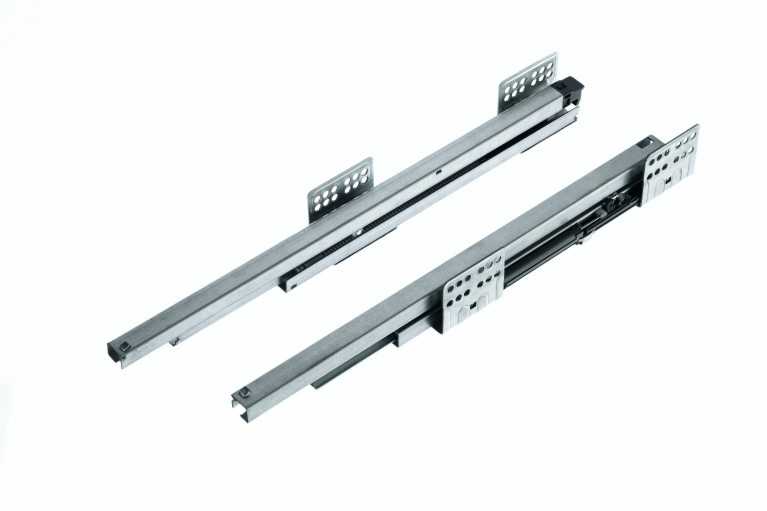

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Фото направляющих для ящиков

Также рекомендуем просмотреть:

• Идеи как сделать станок для сверления
• Какую люстру лучше выбрать
• Направленные Wi-Fi антенны
• Советы по выбору раздвижных дверей
• Как выбирать кондиционер для квартиры
• Капает и течет смеситель
• Усилитель звука своими руками
• Как сделать римские шторы
• Идеи самодельных электрогенераторов
• Концепция вечных фонариков
• Схема как сделать самодельный металлоискатель
• Идеи маленькой гардеробной
• Почему потеют пластиковые окна
• Идеи как использовать пространство под лестницей
• Технологии производства древесного угля
• Идеи обустройства кладовок в квартире
• Советы как выбрать качественные пластиковые окна
• Как выбрать вытяжку на кухню
• Идеи, как сделать поделку из пряжи
• Какие уровни лучше выбирать
• Как выбрать хороший роутер для дома
• Какой шуруповерт лучше выбрать
• Советы как выбрать хороший холодильник
• Как сделать красивый кристалл
• Как работать с краном под давлением
• Эффективные способы как выкрутить сломанный болт
• Самодельные фонарики своими руками
• Лучшие идеи как хранить игрушки
• Как выбрать хороший пылесос
• Рекомендации как правильно выбрать ванну
• Какое отопление лучше выбрать
• Какой котел для отопления выбрать
• Какую кухню лучше выбрать
• Как выбрать качественную плитку
• Какие обои лучше выбирать
• Советы для выбора пола
• Лучшие идеи строительных лесов
• Какие увлажнители воздуха лучше
• Какие окна лучше выбрать
• Как выбрать ортопедическую подушку и матрас
• Лучшие идеи зонирования пространства
• Какой матрас лучше выбрать
• Быстрая и пошаговая уборка квартиры
• Что такое акустический выключатель
• Как сделать генератор дыма
• Самодельный пресс из домкрата
• Простой ветрогенератор своими руками
• Как сделать солнечную батарею
• Какой аудиопередатчик лучше покупать
• Приспособления для нарезки бутылок
• Индукционные системы для отопления
• Идеи электровелосипедов своими руками
• Самодельные стельки с подогревом
• Фильтры низких и высоких частот
• Как сделать воскотопку
• Идеи самодельного пескоструя
• Как сделать точилку для ножа
• Советы для правильного выбора смесителей
• Современные варианты перегородок
• Меловые доски в интерьере
• Рекомендации по выбору ламината
• Как нужно выбирать стиральные машины
• Как устранить трещину на лобовом стекле
• Правильная установка розеток
• Как правильно выбирать диван
• Как выбирать газовые котлы по критериям
• Советы как правильно выбирать утюг
• Как правильно выбирать телевизоры
• Как правильно выбирать шторы

Дополнительные выдвижные кухонные системы

Помимо ящиков и корзин для хранения, на кухне крайне необходимы многие приспособления, облегчающие процесс готовки, уборки на кухне и принятия пищи. Давайте рассмотрим несколько таких систем, которые смело можно назвать идеями эргономичного дизайна кухни.

1. Выдвижные разделочные доски

Выдвижная разделочная доска монтируется внутри столешницы и при необходимости расширяет ее. Этот привычный кухонный аксессуар в непривычной интерпретации часто оснащается дополнительным контейнером, в который удобно собирать хлебные крошки или нарезать овощи для салата. Если позволяют размеры столешницы, в нее монтируется несколько досок из разных материалов, например, из пластика и дерева.

Выдвижная разделочная доска на кухне

Выдвижная разделочная доска

2. Выдвижной столик

Это незаменимое дополнение для очень маленькой кухни, в которой невозможно обустроить обеденную зону. Выдвижной столик может быть вмонтирован в столешницу или в ящики, находящиеся под ней, или же подниматься вверх и устанавливаться на ножку.

Выдвижной столик на кухне

Выдвижной стол на кухне

Складной столик для маленькой кухни

3. Система «карусель»

Чаще всего кухонная мебель имеет форму латинской буквы L. Соответственно, в ней есть вместительные, но не особо удобные угловые шкафчики. Неудобство этих шкафчиков заключается в труднодоступности и невозможности заполнить всю его поверхность, если шкаф находится вверху. Система «карусель» позволяет без труда решить эту проблему. Конструкция системы монтируется либо к дверце, либо к боковине шкафа, а при открытии полностью выдвигается наружу. Универсальные секции позволяют хранить в такой системе самую различную посуду и утварь – от тарелок, стаканов и столовых приборов до кастрюль и сковородок.

Угловая карусель для кухни

Выдвижной механизм карусель для кухни

Выдвижная карусель для кухни

4. Выдвижные мусорные ведра для кухни

Традиционно мусорные ведра устанавливаются под мойкой. Выдвижные мусорные ведра для кухни, так же как и ящики, могут крепиться к обратной стороне дверцы или устанавливаться на полку, выезжающую по рельсам. У некоторых моделей мусорных контейнеров при открывании дверцы крышка автоматически приподнимается.

Выдвижное мусорное ведро для кухни

Мусорное ведро на дверцу шкафа

5. Узкие вертикальные ящики для хранения приборов

Узкий вертикальный ящик, как правило, устанавливается около мойки или плиты. В таких ящиках нет полок и сеток, зато они отлично подходят для хранения всех кухонных приборов. Выдвижной механизм этих ящиков подобен бутылочницам, которые мы рассматривали выше.

Выдвижные механизмы для кухни

Выдвижные системы для кухни

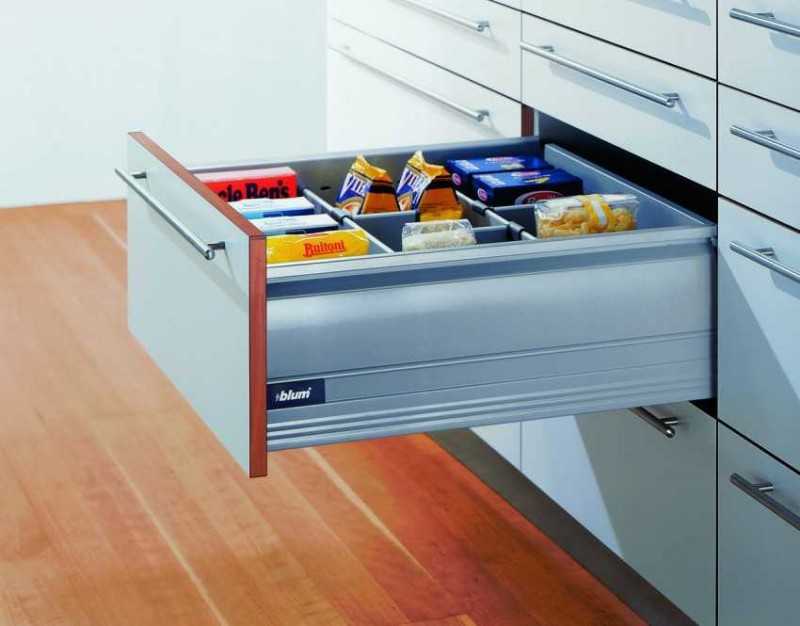

Тандембоксы

Тандембоксы — самый дорогой сегмент рынка направляющих для ящиков. Борта ящика (царги) выполнены из тонкостенной стали, в отличии от тандемов, где корпус ящика выполнен из ДСП.

Рис. 20. Ящик на направляющих Тандембокс

В комплект входят крепления к фасаду и крепления задней стенки ящика. Деталировка включает дно и заднюю стенку из ДСП, как у метабокса. Направляющие аналогичны тандемам, имеют плавное закрывание, с доводчиками.

Рис. 21. Направляющие для ящиков тандембокс под систему Tip-on

Тандембоксы могут быть снабжены системой открывания, которая не требует установки ручки на фасад, достаточно легко нажать рукой на фасад.

Рис. 22. Система Tip-on для направляющих для ящика тандембокс

Тандембоксы различных высот и многообразие ассортимента значительно превышает метабоксы. Рассмотрим на примере
тандембоксов Blum.

Высота B, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка увеличивается также по высоте и добавляется
реллинг. Минимальная высота внутреннего пространства для ящика 160 мм.

Высота С, высота царги ящика 115 мм

Используется для высоких фасадов, задняя стенка увеличена, также добавлен релинг. Минимальная высота внутреннего пространства для ящика 191 мм.

Высота D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но добавлены уже два релинга. Минимальная высота внутреннего пространства для ящика 224 мм.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух реллингов, релинг с Boxside — накладка на царгу ящика. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном для кухонных ящиков, а не для шкафов купе.

Высота также D, высота царги ящика 83 мм

Используется для высоких фасадов, задняя стенка также увеличена, но вместо двух релингов, релинг с
Boxside, но в отличии от предыдущей модели, Boxside не из стали, а прозрачный из стекла. Минимальная высота внутреннего пространства для ящика 224 мм.
Решение в основном также для кухонных ящиков, а не для шкафов купе.

Подробно о направляющих тандембокс с оригинальными фотографиями составляющих комплекта направляющих, в том числе и элементов по организации внутреннего пространства ящиков, читайте в статье о
направляющих для ящиков Tandembox.

Два тройных трубчатых держателя и трубки релинги позволяют изготовить специальный ящик на направляющих тандембокс в тумбу для мойки. Благодаря вырезу в дне ящик позволяет обойти выпирающую внутрь корпуса тумбы мойку.

Рис. 23. Ящик на направляющих тандембокс под мойку

Ещё одно интересное решение от Blum это применение направляющих тандембокс для угловой тумбы, которая называется
Space Corner.

Рис. 24. Направляющие тандембокс в тумбе Space Corner

Комплект фурнитуры включает ряд специфических элементов, которых нет в других направляющих и фурнитура эта, откровенно говоря, не дешевая. Space corner позволяет эффективно использовать угловое пространство в кухне, а применение разделителей ORGA line дополнительно структурирует пространство для хранения.

Рис. 25. Тумба Space Corner

Шарики или ролики: что выбрать

Существует два типа выдвижных систем, действие которых основано на перемещении профилированных определенным образом металлических направляющих посредством шариков либо роликов.

Шариковые и роликовые системы выпускаются в нескольких стандартных модификациях, предназначенных для разных видов выдвижных конструкций и разной нагрузки на них. Для правильного выбора выдвижной системы следует изучить все их особенности и преимущества.

Роликовые системы бывают полного и неполного выдвижения, но стоимость этих разновидностей отличается примерно в 4-5 раз. А поскольку в мебели требуется применение нескольких комплектов выдвижных систем, это может существенно повлиять на ее стоимость.

Но они достаточно шумные в действии, и некоторые их виды оснащают обрезиненым роликом для снижения шума. Такие направляющие также несколько дороже.

Арифметика достаточно проста – лучше потратиться на более качественные по многим показателям системы.

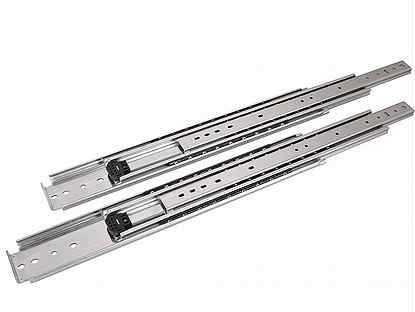

В ряде специфических мебельных конструкций, предназначенных для хранения тяжелых предметов, нужно использовать исключительно шариковые системы.

Они обеспечивают стабильное выдвижение ящиков с инструментами в верстаках, выдерживают значительный вес ящиков специального оборудования архивов, музеев, складов и т.п. При этом только шариковые направляющие выпускаются для небольших ящиков длиной от 150 мм.

Еще одно преимущество шариковых систем перед роликовыми состоит в том, что они позволяют любые варианты монтажа – на плоскости, расположенные сбоку, сверху и снизу от выдвижной конструкции.

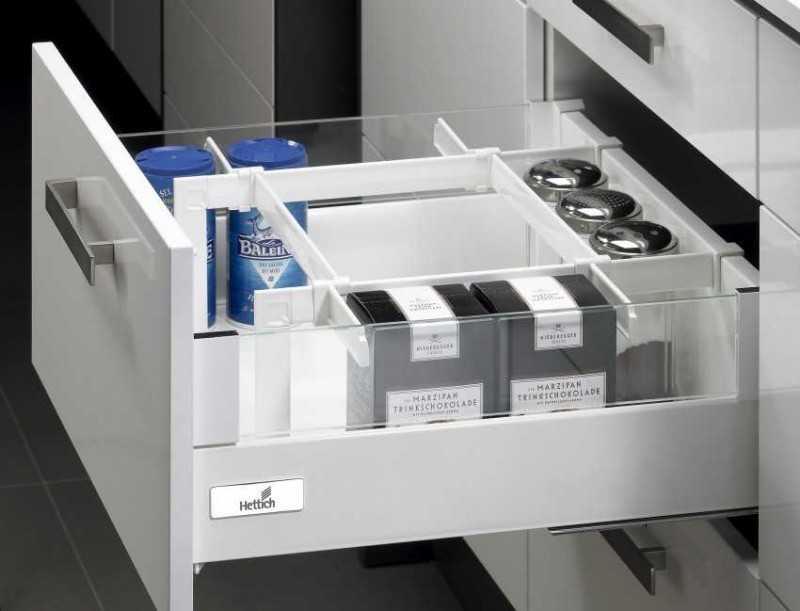

«Продвинутые» ящики: метабоксы и тандембоксы

Метабоксы (металлобоксы) – это ящики, оснащенные роликовыми системами, которые являются их составной частью, а именно боковыми стенками с направляющими. Опорные элементы этой выдвижной системы крепятся к стенкам мебели.

Ролики в метабоксах выполнены из очень прочной пластмассы, а роликовая система в виде метабокса гораздо надежнее обычной.

Они производятся в нескольких стандартных размерах, но могут наращиваться по высоте отдельными планками. Так же они нередко дополняются гидравлическим доводчиком для удобства закрытия ящиков.

Метабоксы изготавливают из тонкой прочной листовой стали и покрывают эмалями разных цветов, что позволяет выбрать наиболее подходящий к внешнему виду мебели вариант окраски. Максимальная нагрузка на метабокс в открытом положении не должна превышать 20 кг.

На использовании шариковых систем строится конструкция тандембоксов.

Их обычно изготавливают из ДСП, и только боковины могут быть из металла или стекла, иногда имеют трубчатый реллинг.

Тандембоксы выдерживают вес, в два-три раза превышающий возможности метабоксов.

Автоматический доводчик позволяет плавно закрывать даже тяжело нагруженный ящик. Тандембоксы бесшумны и являются единственным вариантом для мебели, где предусмотрены высокие ящики.

Совсем фантастически выглядят тандембоксы, оснащенные электроприводом, – только прикоснувшись к фасаду ящика без всякого усилия можно выдвинуть или задвинуть ящик.

Стоимость этих систем, естественно, заметно выше в сравнении с метабоксами, но превосходящее качество и возможности неоспоримы.

На этом все.

До встречи.

ближе к делу комплектующиеНичего лишнего

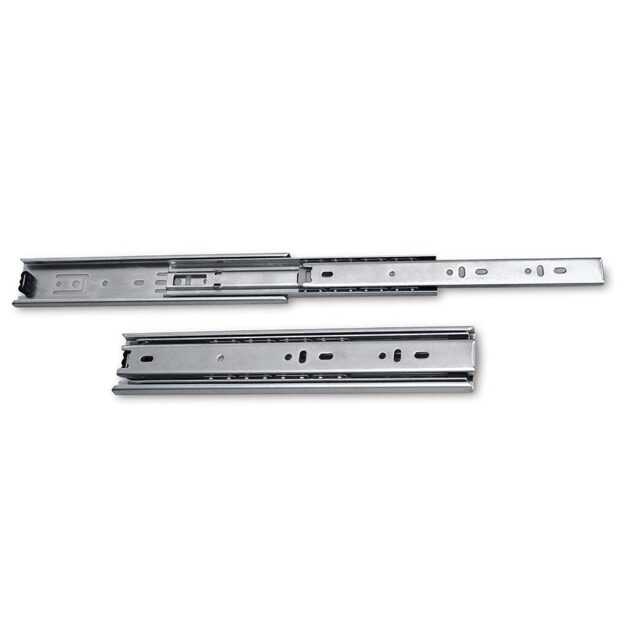

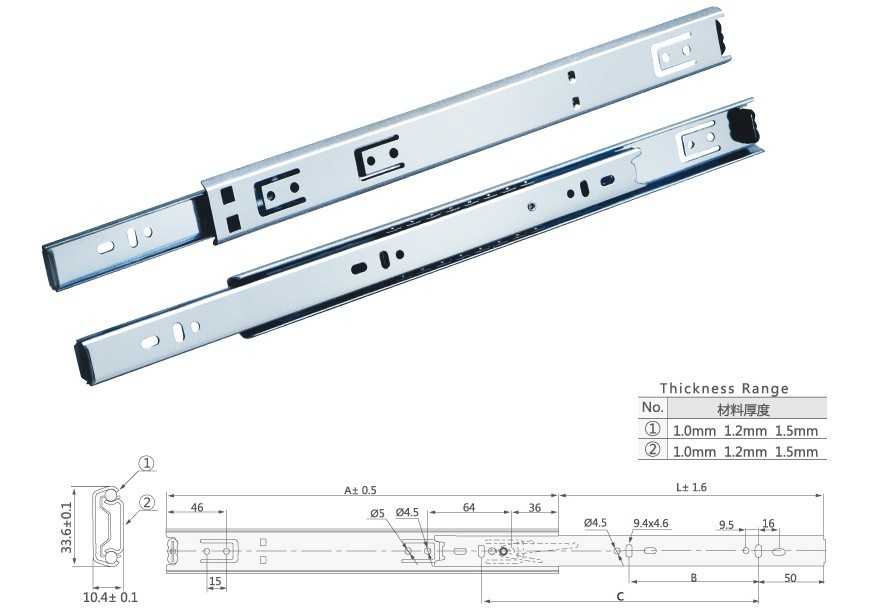

Разновидности шариковых направляющих

Несмотря на простоту конструкции, шариковые направляющие могут обладать различной формой и уникальным набором функций. Теоретически их можно разделить по таким характеристикам:

• наличие возможности разукомплектации на разборные и неразборные;
• количество так называемых ступеней (бывают двухмекционные и многосекционные);
• тип самой конструкции – одноуровневый и многоуровневый.

Обычно стоимость неразборных механизмов немного ниже, чем их фрагментируемые аналоги. А все дело в том, что именно при установке последних, необходимо использовать специальные методы производства рельс и методов крепления на них шариков. Именно с помощью данных шариков производится свободная сборка и разборка устройства без опасности потери мелких деталей.

Ценовой вопрос может также различаться и в зависимости от числа предусмотренных ступеней, и от количества уровней, которые задействуются в системе. То есть, чем сложнее конструкция самого механизма, тем больше цена.

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
2. просверливаются отверстия для креплений;
3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

Фиксация направляющей на боковой части

1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

1. установить фиксаторы, закрепив их саморезами;
2. в фиксаторы вставить и закрепить направляющие планки;

1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Тандемы Blum. Расчет и установка. TANDEM BLUMOTION.

В этой статье описывается принцип расчета и установки выдвижных ящиков на системе TANDEM BLUMOTION частичного выдвижения фирмы Blum. Т.е. направляющих тандемов со встроенными доводчиками закрывания. Артикул в каталоге Blum: 550Н5000В.

Размеры крепления направляющих на боковине тумбы будут даны с учетом возможной взаимозаменяемости ящиков. Расчет и пример дан на основе трех ящичной кухонной тумбы-секции (рис 2.). В конце будет дана полностью параметрическая модель такой тумбы со всей фурнитурой, для более детального ознакомления. Модель PRO100 в формате «*.sto».

! Все расчеты производятся на ДСП толщиной 16 мм.

Рис.2

Параметры тумбы: Ширина 400 мм.Высота 720 мм. (без ножек),Фасадов — 3 шт.Направляющие — 500 мм. Размеры фасадов: 140х396 мм. — верхний.284х396 мм. — нижние. Сам принцип сборки этой тумбы. Для начала, теория и схемы из официального каталога Blum.

Длина ящика.

Рис.3

где, NL — номинальная длина направляющей. SKL — длина ящика. SKL = NL — 10 мм.

Ширина ящика.

Рис.4

где, LW — внутренний размер тумбы (между боковинами). SKW — длина передней или задней детали ящика (при условии, что эта деталь размещается между его боковин).

Высота ящика.

Рис.5

Схема для расчета высоты ящика.

Практическая часть. Расчет и установка.

В практическом применении отойдем немного от каталожных схем, а сделаем схему под себя. См. рис.6. Черные цифры — размеры корпуса, боковин ящиков, фасадов и зазоров. Красным — размеры для крепления направляющих. Синим — размер передних и задних панелей ящиков. Зелёным — зазоры корпуса ящика между другими деталями.

Рис.6

При этой схеме, нижние и средние ящики получились взаимозаменяемые.

Схема ящика для тандемов.

Рис.7

Каталог Блюм, предлагает делать ящики с пазом под ДВП во всех четырех деталях, а потом делать вырезы в передних и задних деталях под фиксаторы. Зачем? Вполне достаточно сделать только пазы в боковинах ящика, а передние и задние стенки соответственно уменьшить по высоте.

Рис.8

Длину боковины ящика берем, как по каталогу. Т.е. 500 мм — 10 мм = 490 мм.

Тогда, размеры деталей ящиков:

1. Боковины больших ящиков — 490 х 210 мм.
2. Передние и задние детали больших ящиков — 326 х 194 мм.
3. Боковины верхнего ящика — 490 х 100 мм.
4. Передние и задние детали верхнего ящика — 326 х 84 мм.

Глубина тумбы.

При монтаже к боковине тумбы, направляющие крепятся на 4 мм. от лицевого края боковины. Отсюда, минимальный размер глубины (ширина детали бока тумбы) должен быть = Длина направляющей + 4 мм. Для удобства глубину тумбы стоит считать так: Длина направляющей + 10 мм. В нашем варианте, при длине направляющих 500 мм. глубина тумбы составит = 510 мм.

Сборка.

1. Крепление направляющих.

Направляющие TANDEM BLUMOTION частичного выдвижения от Blum	Разметка.

Направляющие крепятся с отступом 4 мм. от лицевого торца боковины тумбы.
	Каркас тумбы с направляющими.

2. Сборка ящиков.

Паз под ДВП в боковинах ящиков. Такой паз вполне можно сделать и с помощью ручной погружной пилы. Глубина пропила 9 мм.

Детали ящика.	Каркая ящика.

Установка донышка ящика из ДВП.

Передние фиксаторы Тандемов.	Фиксаторы крепятся к передней панели ящика.

Крепление фиксатора.	Фиксатор в работе.

В задней панели ящика, слева и справа, высверливаются несквозные отверстия диаметром 8 мм. на глубину 12-13 мм. Отверстие высверливается на расстоянии 8 мм. снизу и сбоку от угла детали.

Ящик устанавливается на направляющие и задвигается до щелчка фиксатора. Для того, чтобы снять ящик с направляющей, достаточно легко надавить на оранжевый флажок фиксатора.

Тумба с ящиками на Тандемах в сборе.

Итог. Общие формулы.

Для того, чтобы рассчитать деталировку изделия для использования направляющих Тандем приведем общий порядок универсальных расчетов.

1. Боковина тумбы = Длина направляющей Тандем +10 мм.
2. Боковина ящика = Длина направляющей Тандем — 10 мм.
3. Длина передних и задних панелей ящика = ширина тумбы — 32 мм. (толщина боковин тумбы) — 42 мм. (каталожный размер).
4. Высота боковины ящика (для фасадов высотой от 200 мм.) = Высота фасада — 40-41 мм. (зазор сверху) — 17 мм. (зазор от нижнего края фасада или от дна, связи).
5. Высота передних и задних панелей ящика = высота боковины ящика — 16 мм.
6. Высота боковины ящика (для фасадов высотой менее 200 мм.) = Высота фасада — 23 мм.(зазор от верха фасада) — 17 мм. (зазор от низа фасада).
7. Дно ящика из ДВП. Ширина = Длина передних и задних панелей ящика + 14 — 16 мм. (для размещения в пазах боковин ящика). Длина = боковине ящика.
8. Размер для разметки крепления направляющих к боковине тумбы. 40 мм. от нижнего края фасада или от связи, дна.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.

Шариковая система обратного действия подходит для мебели без ручекСтандартные роликовые направляющие стоит выбирать для суперэкономаДля значительных нагрузок рекомендованы направляющие шариковыеЕсли бюджет не ограничен, выбирать тандембоксы
