Разновидности мебельных петель и их назначение

Базовые характеристики

Мебельные петли представляют собой полумеханические устройства для крепления фасада к корпусу мебели, комфортного использования дверок. Установка производится при помощи саморезов. Чашка мебельной петли закрепляется на фасаде, а монтажная планка фиксируется к коробу. Выделяют несколько разновидностей изделий в зависимости от угла открывания:

1. 45 градусов. Используются для угловых шкафов, тумб, имеющих форму трапеции, с одной либо двумя створками. Это может быть кухонная или гардеробная мебель.
2. 90 градусов. Позволяют открывать дверцы под прямым углом. Различают несколько видов петель. Накладные не предусматривают изгиба, подходят для фасадов, которые полностью закрывают боковые стенки. Полунакладные отличаются средним изворотом, внутренние — большим. Первые применяются в трехстворчатых гардеробах, вторые — в офисной мебели.
3. 165 градусов. Карусельные петли отличаются сложной формой колена чаши. Актуальны для угловых тумбочек.
4. 180 градусов. Используются для монтажа фальш-панелей, присоединения фасада к боковине. Популярный вариант для кухонных гарнитуров.
5. 270 градусов. Подходят для любой складной двери.

Выбор подходящих петель осуществляется на основе конструктивных особенностей изделий. Обязательно учитывается назначение предметов интерьера. Имеют значение и другие факторы: интенсивность эксплуатации, материал, из которого изготовлена мебель.

Как выбрать петли с доводчиком

Общие правила

Если вы хотите выбрать петли с доводчиком для кухни или для мебели (например, одежных шкафов), позаботьтесь о правильном выборе данной фурнитуры. Следующие полезные рекомендации наставят вас на верный путь и позволят не ошибиться с комплектом петель:

Старайтесь избегать дверных петель с доводчиком от неизвестных производителей. Зачастую такая фурнитура даже не имеет определенного названия, что тогда можно сказать о качестве подобных изделий? Отдавайте предпочтение только проверенным производителям мебельной фурнитуры, о которых речь пойдет немного далее. Не покупайте чрезмерно дешевые петли. Известно, что скупой платит дважды – озвученное правило работает и в случае покупки дешевой фурнитуры

Такая мебельная фурнитура отличается достойной прочностью, надежностью и длительностью срока службы.

Не пренебрегайте указанными советами. Если вы все же не можете самостоятельно сделать выбор в пользу того или иного комплекта фурнитуры, попросите помощи у продавца в магазине, в котором вы собираете купить такой комплект. Наверняка он подскажет вам правильное направление.

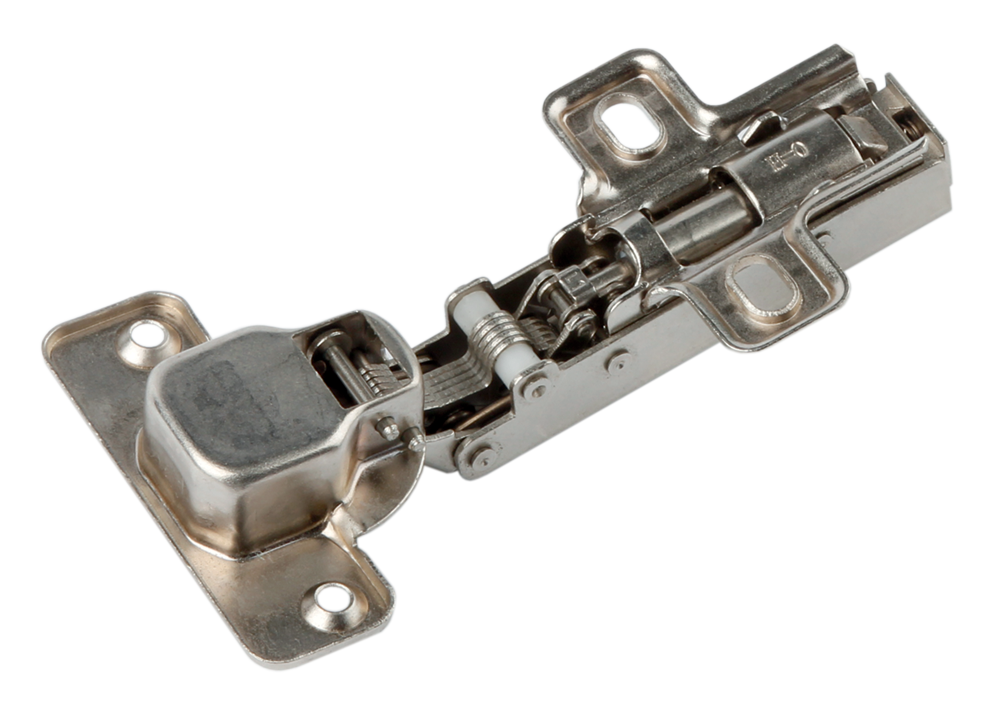

Внешний вид мебельной петли с амортизатором

Заранее определите необходимое количество дверных петель с доводчиком в вашем случае. Число зависит от высоты и массы дверной створки – обычно ставится от двух до пяти дверных петель, встретить двери с большим количеством петель встретить сложно.

Какие производители достойны внимания

Существует множество официальных производителей мебельной фурнитуры с доводчиком, но некоторые из них заслуживают более пристального внимания с вашей стороны. Примеры приведены в таблице.

	Blum. Дверные петли Блюм обладают множеством встроенных функциональных решений, наиболее интересными из которых являются: возможность трехмерной регулировки положения двери в пространстве, защита от непреднамеренного снятия петель и наличие короткой планки, значительно облегчающей процесс установки дверной фурнитуры.
Hettich. Это хорошая немецкая фурнитура – есть петли для надвижного и оперативного монтажа, широкие возможности регулировки положения дверей в пространстве, а также отличное качество материалов и сборки, определяющие прочность и долговечность.
	Boyard. Российский производитель качественной дверной фурнитуры, который уже зарекомендовал себя с хорошей стороны. Мебельные петли с доводчиком Боярд изготавливаются из прочных металлов, а покупатели могут найти именно то, что нужно, среди широкого ассортимента доступных моделей петель для домашней мебели.
GTV. Известный во всем мире производитель различной продукции, в число продуктов которого входят и мебельные петли с доводчиком. Покупатели смогут найти большое количество качественных, надежных и прочных петель среди широкого выбора.

Такая фурнитура как правило отличается весьма низким качеством и короткой продолжительностью службы – воздержитесь от нее

Как отрегулировать мебельные петли своими руками

Современные модели мебели оснащаются различной фурнитурой, в том числе и мебельными петлями. Сегодня их довольно много разновидностей, которые можно классифицировать разными способами. Например, мебельные петли могут быть следующих видов:

• накладные;
• полунакладные;
• внутренние угловые;
• петли с доводчиками;
• петли без доводчиков;
• пружинные.

Однако цель нашей статьи – объяснить, как отрегулировать мебельные петли, поэтому остановимся на способах установки и регулировки петель.

Что представляют собой мебельные петли

Этот элемент присутствует практически в любом предмете мебели, где есть дверцы, например:

• в шкафу;
• в шкафчике;
• в тумбе.

Данный механизм признан функциональным и надежным. Это самое оптимальное решение, которое обеспечивает открывание дверок, расположенных на фасаде мебели.

Современное мебельное производство чаще всего использует четырехшарнирные скрытые мебельные петли. В других странах они носят название «скрытые мебельные петли». В США их называют «мебельные петли европейского типа». Название «четырехшарнирные» обусловлено их механизмом работы, которая выполняется при помощи четырех шарниров.

Такие петли производятся из стали методом штамповки.

Чтобы предотвратить образование коррозии на петлях, на них наносят специальное гальваническое покрытие, благодаря которому петли не только защищены, но и приобретают довольно привлекательный вид.

Функция четырехшарнирных петель заключается в том, чтобы беспрепятственно открывать и закрывать дверки мебели. Кроме того, с их помощью дверки удерживаются в закрытом состоянии, так как в петли встроена пружина.

Конструкция скрытой мебельной петли

Эти петли изобрел мастер итальянского происхождения Артуро Саличе. Его именем названа компания, которая остается на мебельном рынке по сей день. К основным элементам петли данного вида можно отнести следующие:

• чашка;
• плечо;
• ответная планка.

Чашка представляет собой часть петли, имеющей форму чашечки, у которой есть крепежные ушки. Их крепят непосредственно к дверке мебели.

Плечо петли служит рычагом, прикрепленным к внутренней части корпуса мебели. Это делается с помощью ответной планки. Чашка петли крепится на плечо петли при помощи четырехшарнирного механизма.

Под ответной планкой понимается та часть петли, которая крепится к внутренней части корпуса. Она дает возможность выполнить регулировку петли в нужном направлении, после того как будет закреплена на ответной планке.

Стандарты диаметра чашки

Для чашки петли имеется несколько стандартных диаметров, а именно:

• петли для полноформатной мебели с диаметром чашки 35 мм;
• небольшие петли для маленьких легких дверок, к примеру, для мебели в ванную комнату с диаметром чашки 26 мм.

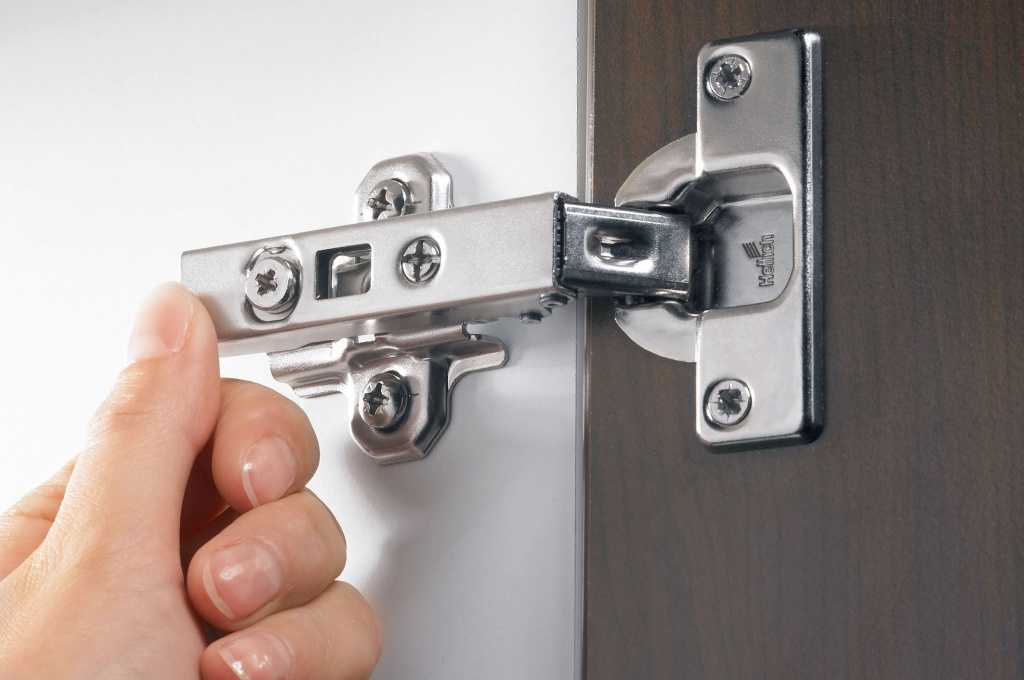

Правила настройки и регулирования мебельных петель

Мебельные петли регулируются в нескольких направлениях. Если вы проявите немного старания и терпения, то ваши предметы мебельного гарнитура, а именно шкафы и полочки будут закрываться аккуратно.

1. Прежде всего, необходимо закрыть дверцу шкафа и определить следующее:

• в какую сторону нужно отрегулировать дверцу;
• на одном ли уровне находятся соседние дверки;
• какой между ними зазор – ровный или нет.

2. Затем нужно широко открыть дверцу шкафа, чтобы получить свободный доступ к петле.

3. Если есть необходимость, нужно сделать вертикальную регулировку. Чаще всего такая регулировка затрагивает сразу все петли дверцы. Для того чтобы отрегулировать петли по вертикали, нужно ослабить винты снизу и сверху, затем нажать на дверцу сверху или снизу и вновь закрутить винты.

4. Если нужно, петли регулируются так, чтобы дверца подвинулась вперед или назад. Такая регулировка позволит увеличить или уменьшить зазор между дверкой и корпусом шкафа. Эту регулировку следует выполнять для каждой петли отдельно. Сначала нужно ослабить винт, а затем потянуть дверку на себя или наоборот, отодвинуть и снова закрутить винт

5. Горизонтальная регулировка. Чтобы отрегулировать петли горизонтально, нужно затянуть винт, повернув его по часовой стрелке и переместить угол дверцы несколько дальше в направлении рамы. Если дверцу требуется переместить от рамы, то винт нужно несколько ослабить путем поворачивания против часовой стрелки.

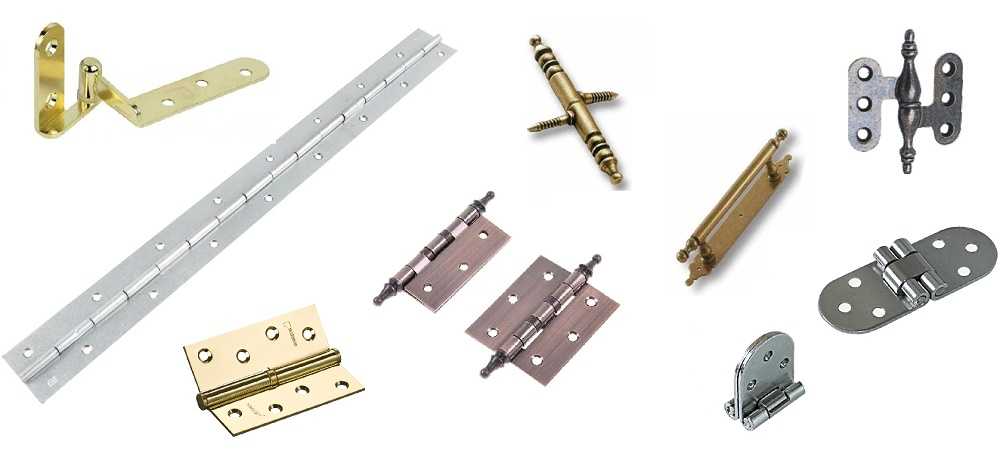

Виды

Сегодня несущий механизм крепления для современной мебели изготавливается в огромнейшем ассортименте. Разновидность мебельных петель их универсальность дает возможность с удовольствием пользоваться кухонными гарнитурами, тумбочками, с легкостью закрывать, открывать ящики, шкафы, двери. Мебельные петли по своему назначению, конструктивным особенностям, монтажу делятся на виды:

• накладные;
• полунакладные;
• внутренние;
• угловые;
• инверсные;
• рояльные;
• карточные;
• антресольные;
• секретерные;
• штольные;
• ломберные;
• маятниковые;
• пяточные.

Накладные и полунакладные

Классические фиксирующиеся механизмы, используются для мебельных, входных, межкомнатных дверей. Имеет разную форму, размер, хорошо выдерживает нагрузку. Обеспечивают свободное открытие и закрытие дверцы шкафа на угол в 90, поддерживают створки на нужном уровне, препятствуют перекосу. Прикрепляются петли на шкаф основной частью к боковой внутренней стенке мебели.

Мебельные держатели отличаются от накладных по изгибу основания. Механизм фиксируется когда на одну из боковых створок необходимо смонтировать сразу две дверцы, раскрывающиеся в разные стороны. Обычно такие петли используют для кухонных гарнитуров.

ПолунакладныеПолунакладные и накидныеПолунакладныеНакладныеНакладные

Внутренние и угловые

Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепиться внутри корпуса изделия, идеально подходить для деревянных дверок пеналов, тяжелых створок шкафов. Механизмы крепятся под различными углами к дверцам мебели, широко используются для угловых шкафов, имеют различную конфигурацию в зависимости от пресечения плоскостей установки. Производятся угловые петли для монтажа под угол 30°, 45°, 90°, 135°, 175°. Могут иметь встроенные или отдельные доводчики, позволяющие плавно отрываться дверце.

УгловыеУгловыеУгловыеВнутренниеВнутренние

Инверсные и рояльные

Соединение для мебели с углом разворота 180, широко используются для створок встроенных тумбочек и шкафов. Петля надежно соединяет боковую стойку и дверку, образуя прямую линию.

Соединительный держатель состоит из двух перфорированных пластин, подвижно скрепленных друг с другом. Несмотря на то, что мебельную петлю считают устаревшим вариантом, ее устанавливают на распашные фасады, в других изделиях.

Рояльные петлиРояльныеРояльныеИнверсныеИнверсные

Карточные

Петля для соединения мебельных элементов по своей конструкции схожа с рояльным креплением. Фурнитура, состоящая из двух параллельных пластин соединенная шарниром, крепится к фасаду и коробке через отверстия, расположенные по краям. Механизм имеет разный размер, используются в основном для мебельного дизайна в стиле ретро, шкатулок.

Антресольные и секретерные

Петля имеет сходство с накладным креплением, устанавливается на створках кухонных подвесных шкафов. Фиксируется для вертикального открытия. Главным ее элементом является пружина.

СекретерныеСекретерныеСекретерныеАнтресольныеАнтресольные

Штольные и ломберные

Петля по своей конструкции считается самой востребованной крепежной деталью, когда необходимо соединить фасад с фальшпанелью под углом 90°. Фурнитура позволяет дверцам любого размера, формы закрываться легко, бесшумно.

Держатель для мебели, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Фиксируется на торцах соединительных деталей конструкции, что позволяет открывать дверцу на 180 градусов.

ШтольныеШтольныеЛомберныеЛомберные

Маятниковые и пяточные

Главной особенностью крепления заключается в способности открывать конструкцию в разные стороны. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает раскрытие дверей на 180 градусов. Петля имеет узкоспециализированное применение, при установке, требует правильного и точного соблюдения инструкции.

Простой вид петель монтируется в верхних и нижних углах коробки, фиксируется с помощью небольших цилиндрических стержней. Работает механизм по принципу шарнирных навесов. Применяются при изготовлении кухонных шкафов с малым весом створок для малогабаритных помещений. Рассматривается установка петель на стеклянных фасадах.

ПяточныеПяточныеМаятниковыеМаятниковыеМаятниковые

Как выбрать

На рынке мебельной фурнитуры представлен широкий ассортимент петель различного типа наложения, конфигурации и размера. Стандартными считаются петли с доводчиком четырехшарнирного накладного типа с установочным отверстием под чашу 35 мм. Это универсальные петли, используемые для производства корпусной мебели. При выборе фурнитуры учитывают качество изделий, наполнение доводчика (газ экономнее, масло и силиконовая жидкость – надежнее). Среди мировых производителей петель признанными лидерами считаются:

• Blum — отличаются трехмерной регулировкой фасада в плоскости и пространстве, оснащены короткой монтажной планкой для упрощения установки;
• Hettich — высокое качество материалов и сборки петель и механизмов с демпфером. Отличаются большим сроком службы, прочностью и надежной фиксацией;
• GTV — петли производителя показывают хороший результат по долговечности и плавности хода фасадных элементов. Не требуют сложного монтажа и регулировки;
• Boyard — продукция отечественного производителя завоевала рынок благодаря высокому качеству исполнения петель с доводом, широкому ассортименту фурнитуры и ценовой доступности изделий.

Если на товаре не указан производитель, на качество и надежность таких петель не стоит полагаться. Важным показателем является заявленный изготовителем параметр – количество циклов закрытия/открытия створок. Оптимальное значение – 60000-200000 раз. Владелец мебели уверенно может открывать и закрывать дверцы, навешенные на петли с доводом, каждый день, пружинный механизм не выйдет из строя.

Какими бывают?

Ломберные петли бывают накладными и вкладными цилиндрическими. Накладные устанавливаются на торцы створок в тех случаях, когда фасады тонкие, и монтаж менее заметных на мебели врезных элементов не представляется возможным. Цилиндрическая петля удобна тем, что ее можно спрятать внутрь как в торцевую часть, так и в откидную деталь изделия. На фурнитуру часто наносится цинк, надежно защищающий металлические конструкции от коррозии, а также она может быть изготовлена из цинкового сплава.

Цилиндрическая петля имеет конструктивные особенности. Она является поворотным устройством, не может выдерживать большую нагрузку, поэтому ее не используют для габаритных конструкций. Однако металлическая деталь будет скрыта, когда стол находится в разложенном виде, что обеспечит привлекательный вид изделию. Цилиндрические петли могут использоваться для разных фасадов: из ДСП, МДФ, массива.

Размер изделий может быть различным. Он обозначается маркировкой, например, D12, D14, D16, D24. Довольно часто используется вариант с диаметром 14 мм, так как такая величина является оптимальной для толщины полотна, из которого изготовляют створки раскладных столов.

Какие бывают доводчики

Кухонные доводчики для мебели могут отличаться местом монтажа и принципом действия. По первому параметру их разделяют на такие группы:

1. Корпусные. Фиксируются на внутренней стенке мебели.
2. Встроенные в петли.
3. Установленные между петлями.

В зависимости от принципа работы механизмы бывают:

1. Масляными (обеспечивают плавное закрытие двери.
2. Газовыми (отличаются доступной стоимостью, но замедляют ход дверки).

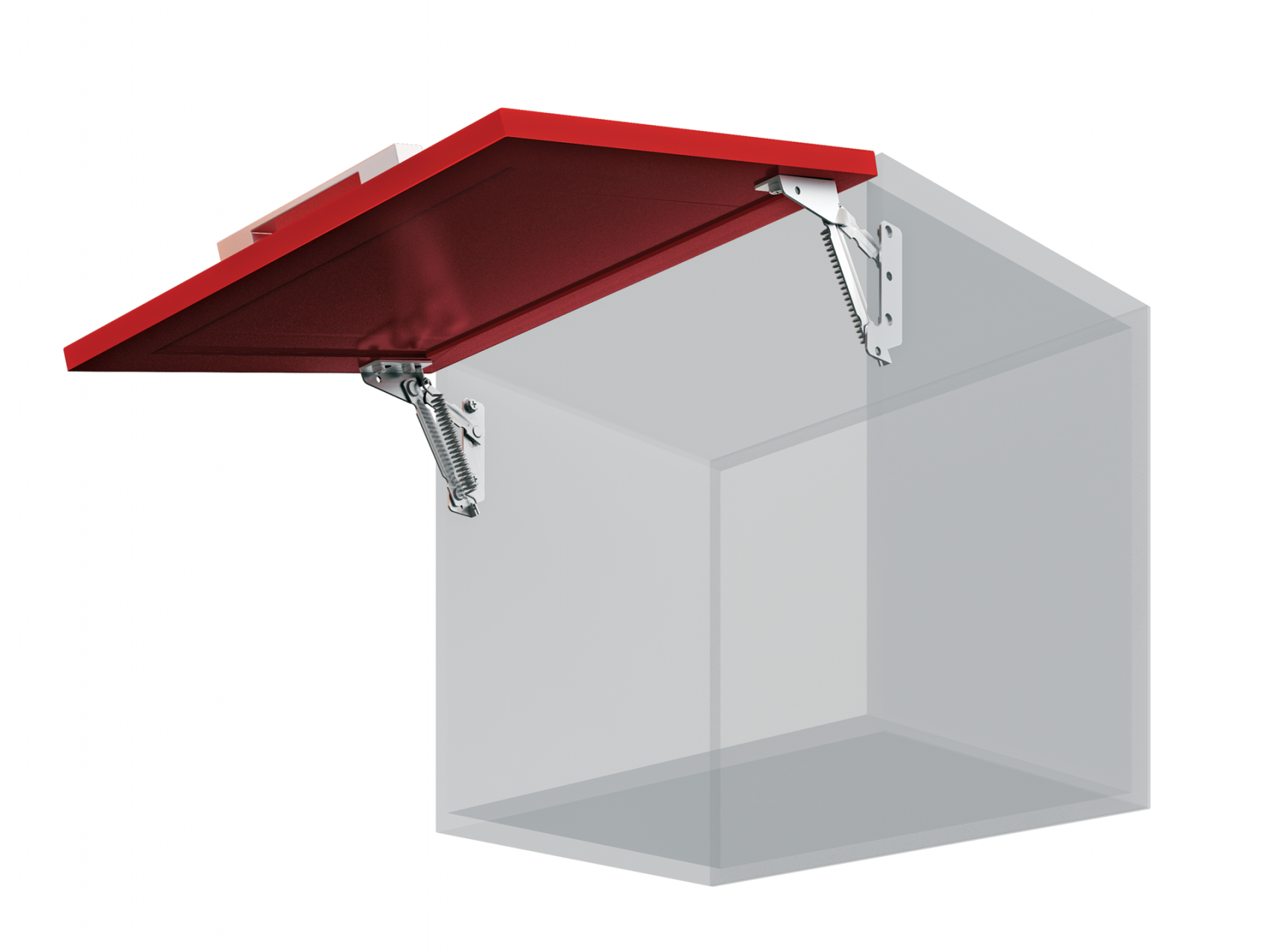

Подъемные механизмы

Если шкафчик имеет откидную дверцу, которая открывается вниз или вверх, то его нужно оснастить подъемными механизмами. Долгое время такие доводчики встречались только на роскошной мебели, а сегодня устанавливаются и на бюджетных изделиях. В зависимости от особенностей конструкции подъемники бывают четырех типов:

1. На основе пружины. Считаются самой популярной и простой разновидностью. Для изготовления пружины, притягивающей и отталкивающей дверцу, используется прочный металл. Устройство обладает практичностью и долговечностью. Из минусов выделяют невозможность фиксации дверки в произвольном положении, она должны быть либо закрытой, либо открытой.
2. Пружинно-масляные. Подобная разновидность отличается высокой плавностью движений, поскольку пружина закреплена в металлической капсуле с полимерным или масляным наполнением.
3. Газовые. Роль смягчающего вещества выполняет воздух, а сам доводчик выполнен в виде поршневой камеры. В случае сжатия или растяжения внутри этой емкости меняется давление, что способствует плавному движению дверок. Подобные подъемники выходят из строя чаще, чем остальные, а на рынке предлагается большое количество низкокачественных подделок.
4. Электрические. Являются передовым и самым элитным решением, которое может откликаться на прикосновения человека к дверкам. Угол открытия и время задержки выбираются индивидуальным путем.

Газовые лифты

Подобные изделия отличаются от предыдущего типа более простым исполнением. При закрытии дверца воздействует на поршень, а воздух сжимается и смягчает удар. Активация доводчика происходит в конце хода двери. В передовых изделиях в камеру помещают не воздух, а полимер.

Минусом газовых лифтов является недолговечность. Поскольку закрытая дверь воздействует на камеру постоянно, фурнитура может прослужить не больше 4 лет. При этом она продается по доступной цене и отличается простотой самостоятельного монтажа.

Доводчики для выдвижных ящиков

Доводчики для выдвижных ящиков устанавливаются на метабоксы — специальные конструкции с твердым дном, фасадом и задней конструкцией из МДФ или ДСП. Боковые стенки металлические.

Механизм можно поставить и на простой кухонный ящик с днищем из ДВП

Однако перед монтажом следует обратить внимание на способ крепления. Если изделие фиксируется ко дну, его придется дополнительно усиливать

Доводчики для мебельных петель

Доводчики на петлю для мебели бывают трех типов:

1. Стандартные. Устанавливаются в полотне, соединенном с чашей. Обладают характерной пружинной формой.
2. Встроенные с амортизацией и регулировкой усилия.
3. Накладные. Продаются отдельно от навесов и устанавливаются по мере необходимости. Каждый производитель выпускает такие механизмы, которые подходят только для фирменных петель.

В зависимости от способа крепления накладные доводчики для кухонных шкафов бывают:

1. С фиксацией на петельную чашку.
2. С защелкой.

Демпферы

Подобные изделия отличаются компактными габаритами и устраняют неприятный шум при открытии и закрытии дверей. Демпферы предназначаются для той же цели, что и доводчики, — они поглощают нагрузку при закрывании. В зависимости от способа установки выделяют следующие разновидности демпферов:

1. Накладные. Устанавливаются внутри шкафа в боковой стенке.
2. Врезные. Фиксируются в торце стенки или на крышке корпуса.
3. Из силикона. Фиксируются в торцевой части с помощью специальной клеевой основы.

Особенности и назначение

Благодаря петлям становятся функциональными, удобными в использовании различные элементы обстановки. Каждый вариант фурнитуры может оказаться полезным для определенного случая, когда происходит сборка современных мебельных конструкций

Выбирая для работы популярные типы петель, стоит обратить внимание, из каких материалов они изготовлены, а также сравнить способы их крепления

Петли мебельные являются специальными приспособлениями, соединяющими фасадную часть дверей со стенками. Именно благодаря им открываются и закрываются створки. Есть варианты, когда используется доводчик, создающий эффект аккуратного, бесшумного закрытия. В настоящее время очень часто двери устанавливают с использованием четырех шарнирных мебельных петель. Элементы просты в работе, имеют долгий срок службы, несмотря на частую эксплуатацию. Монтаж их осуществляется с помощью планки, чаши, плеча.

Чашка необходима для фиксации непосредственно дверцы. Закрепить петлю к мебельному каркасу позволяет планка, которую устанавливают с применением саморезов​ или​ шурупов.​ В таком варианте​ связующим​ плечом​ ее соединяют​ вместе с чашкой. Перечисленные​ детали​ скрепляются​ механизмом,​ состоящим​ из​ шарниров, которых должно быть не менее четырех.​ Сама​ планка​ представляет собой​ специальный​ винт,​ выполняющий​ функцию​ контроля​ положения​ створок или дверей по отношению к изделию.

Как регулировать: пошаговая инструкция

Выбор высоты и необходимые замеры

По технологии сборки перед установкой кухонных гарнитуров нужно тщательно выровнять стены и сделать прямой угол (90 градусов) там, где будет производиться установка углового шкафа. Заранее необходимо выполнить все электромонтажные работы, установить кухонный фартук, вытяжку.

Следующий шаг – измерение высоты навеса секций. По нормативам от поверхности рабочего стола до дна верхнего ящика должно быть не менее 45 сантиметров свободного пространства. На практике, чаще всего, обычно удобное расстояние составляет 50–60 см.

Чтобы определить, на какую высоту крепить шкафчики, потребуется узнать рост всех жильцов, которые будут пользоваться кухней. Человек должен без помощи и сторонних предметов дотягиваться до всего того, что лежит на верхних полках шкафчиков.

• Для жильцов со средним ростом 160 см потребуется установить шкафчики так, чтобы расстояние до дна модуля составляло не менее 175 см.
• При росте выше 175 см рекомендуемая высота полок составит 187 см.
• При росте членов семьи 175–190 см рекомендуется вешать полки так, чтобы расстояние до верхней полки не превышало 2 метров.

Внимание
Если кухонный гарнитур с вытяжкой, воздуховод размещается за шкафами, причём он не должен находиться выше отверстия центральной домовой вентиляции.

Материалы и инструменты

Выбор материалов, инструментов для монтажа – важный этап: от качества крепежа будет зависеть надёжность всей конструкции, её безопасность. Вам потребуется:

• Электрическая дрель или перфоратор.
• Набор свёрл по дереву и бетону.
• Строительный уровень.
• Рулетка.
• Шуруповёрт или несколько обычных отвёрток.
• Молоток.
• Маркер.
• Простой карандаш.
• Струбцины.
• Крепёжная фурнитура, в т. ч. винты, дюбели для них, монтажная планка, стяжки для скрепления модулей между собой.

Как установить?

Процесс начинается с установки дрели или перфоратора и установки первого шурупа в стену. Можно временно подвесить модуль, отметить место, где будет находиться второе отверстие. Шкаф затем необходимо снять, а отверстие в отмеченном месте просверлить. Затем потребуется установить навесы. Для этого:

1. В задней стенке модуля требуется проделать отверстие, поместить в него лапку фурнитуры.
2. Навес требуется прижать к верхней стенке шкафчика, прикрутить крепёж к боковым сторонам самого ящика.

Если материал задней стенки шкафчика – ЛДСП или МДФ, отверстие потребуется делать целиком под коробку подвеса, а крепить на одном уровне с наружной стороной плиты. Иначе петля крепления не перекроет заднюю стенку ящика, что сделает невозможным его установку.

Как крепить металлическую направляющую?

Для установки монтажной рейки потребуется произвести расчёты:

Внимание

H=h1+h2+h3 – 45 мм, где:

• H – высота, на которой требуется разместить монтажную планку;
• h1 – высота нижней секции гарнитура;
• h2 – высота фартука, который будет установлен на кухне;
• h3 – высота верхних модулей;
• 45 мм – показатель возможной усадки крепления.

После расчётов можно приступать креплению планки.

Установка кухонной мебели

1. Для этого потребуется полностью ослабить лапку, добиться того, чтобы она легко двигалась, затем навесить шкафы на рейку с её помощью.
2. Когда все модули установлены на свои места, потребуется провести регулировку всех подвесных ящиков гарнитура, скрепить их между собой мебельными стяжками.
3. Если все шкафчики установлены, на гарнитур может быть установлен декоративный плинтус. Эта деталь замаскирует некрасивый вид торчащих креплений.

Особенности навешивания на гипсокартон

Гипс – рыхлый материал, поэтому стены, отделанные гипсокартоном, нельзя просто просверлить саморезами и добиться надёжного крепления навесных модулей. Со временем крепёж раскрошит материал стены, а вся конструкция рухнет вниз.

Нельзя применять также классическую систему крепления на дюбелях, так как листы гипсокартона при отделке крепятся на каркас из металлических профилей, значит, между листом гипсокартона и стеной есть свободное пространство.

Надёжность крепления модульных кухонь на стены, выровненные листами ДСП, зависит от выбора материалов. Для монтажа вам понадобятся:

• Заворачивающиеся дюбели, предназначенные специально для гипсокартона.
• Разжимные анкеры (молли).
• Дюбель «Зонтик».
• Закладной брус.
• Специальная шина для фиксации рук.

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

• Выбор и подготовка материалов;
• Приготовление необходимых инструментов;
• Разработка деталей шаблона;
• Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

• Для самостоятельного создания шаблона нужно распечатать образец.
• По его размерам сделать заготовку из твердого материала, пластика или дерева
• Закрепите бумажный шаблон на заготовке

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

1. Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
2. Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
3. Шайбы. Их диаметр должен составлять 6 мм.
4. Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Установка мебельных петель

Для того, чтобы правильно установить мебельные механизмы нужно:

• Фреза, диаметр которой равен 3.5 см;
• Дрель;
• Петля;
• Шурупы, размер которых 3.5 * 16 мм;
• Карандаш;
• Рулетка;
• Расчет нужного количества петель.

После того, как все необходимые инструменты будут подготовлены, следует перейти к следующему этапу, который связан с разметкой. Необходимо отметить центр на каждом отверстии, расстояние до него может колебаться от 8 до 13 см, в зависимости от центра фасада. Нужное количество петель зависит от высоты фасада, но не менее 2 штук.

Стоит отметить, что необходимо во время разметки следить за тем, чтобы не происходило соприкосновения с полкой после сверления и крепления, иначе дверь просто не закроется. Также нужно безошибочно отмерить длину от центра отверстия и до края фасада, которая должна равняться 2.1-2.2 см.

Отверстия сверлить нужно при помощи сверла, которое обладает диаметром 3.5 см, и соединяется с дрелью, для того, чтобы просверлить отверстие с глубиной паза, которая составит 1.25 см. Для того, чтобы сделать крепления, вставив петлю, этого отверстия будет вполне достаточно. Для того, чтобы отверстие просверлить правильно, держать инструмент нужно под углом 90 градусов к фасаду. Такое положение поможет избежать сколов, трещин и неровностей.

Какие мебельные петли использовать для дверей из стекла — виды

Для стеклянных дверей изготавливаются специальные надежные мебельные петли. Кроме того мебель, в которой использовались такие петли, в собранном состоянии имеет красивый вид. Четырехшарнирные петли для дверей из стекла можно монтировать под различными углами. Использование петель для таких дверей позволяет регулировать их в трех разных плоскостях. При этом ни один другой вид петель не может похвастаться такой способностью. Единственный минус этой фурнитуры заключается в том, что все отверстия для крепления нужно делать самостоятельно, что несет в себе некую сложность.

Конструкция петель для дверей из стекла состоит из четырех элементов:

1. Монтажная планка, которая крепится сбоку мебели;
2. Петля;
3. Уплотнительные кольца, используемые для соединения петли со стеклом;
4. Заглушка, скрывающая с наружной стороны петлю.

При этом выбор формы заглушек и колец не влияет никоим образом на надежность соединения.

Также различают такой вид мебельных петель как рояльный. Данные петли имеют простой механизм, но вместе с этим не отличаются особой прочностью. Конструкция рояльных петель представляет собой одинаковые ленты, материалом для которых служит сталь или латунь, соединяемые посередине между собой стальной проволокой. Этот вид петель, применяют чаще всего во время сборки кухонной мебели, где нельзя применять другие виды этой фурнитуры.

Если приобрести четырехшарнирные петли для стекла не представляется возможным, или их использование не предусмотрено, то стоит обратить свое внимание на обыкновенные шарнирные петли, предназначенные для стекла. Такие петли имеют два элемента – сама петля и пластиковый уплотнитель, который монтируется на стеклянных дверцах и в отверстии под петлю
